배관용탄소강관 ANSI 규격표
Carbon Steel Pipe ANSI Specifications — 11개 사이즈
KS D 3507ISO 65JIS G 3452ASTM A53
이 규격은 ANSI/ASME(미국 표준) 기반입니다. 인치계 단위를 사용하며, 미국·캐나다 수입 장비 유지보수 및 북미 시장 납품에 필요한 표준입니다.
물·증기·공기·가스 배관에 사용되는 범용 탄소강 배관입니다. KS D 3507(SGP) 및 KS D 3562 규격을 따릅니다.
실무 주의사항
- Sch(스케줄) 번호로 벽두께를 선택합니다. Sch 40이 기본이며, 고압에는 Sch 80을 사용합니다.
- 흑관(비도금)은 실내·매립용, 백관(용융아연도금)은 외부·노출 배관에 사용합니다. 용도에 맞는 도금 처리를 선택하세요.
선정 가이드
물·증기·공기·가스 배관의 범용 강관입니다. Sch(스케줄) 번호로 벽두께를 선택하며, Sch 40이 기본입니다. 흑관(비도금)은 실내·매립용, 백관(용융아연도금)은 외부·노출 배관에 사용합니다. 내식이 필요하면 스테인리스강관을 검토하세요.
ANSI배관용탄소강관

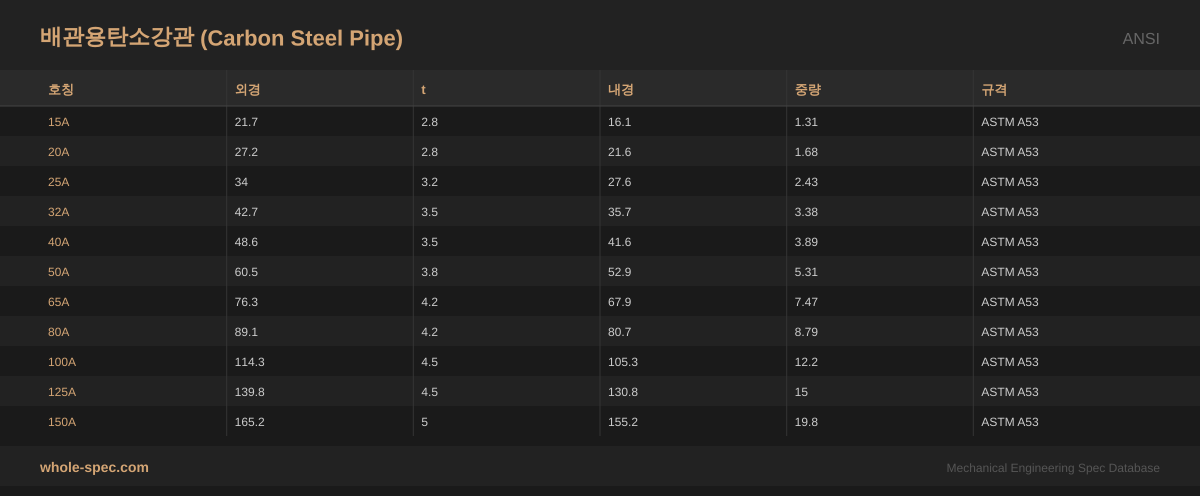

11 사이즈| 호칭 | 외경 | t | 내경 | 중량 | 규격 |
|---|---|---|---|---|---|
| 15A | 21.7 | 2.8 | 16.1 | 1.31 | ASTM A53 |
| 20A | 27.2 | 2.8 | 21.6 | 1.68 | ASTM A53 |
| 25A | 34 | 3.2 | 27.6 | 2.43 | ASTM A53 |
| 32A | 42.7 | 3.5 | 35.7 | 3.38 | ASTM A53 |
| 40A | 48.6 | 3.5 | 41.6 | 3.89 | ASTM A53 |
| 50A | 60.5 | 3.8 | 52.9 | 5.31 | ASTM A53 |
| 65A | 76.3 | 4.2 | 67.9 | 7.47 | ASTM A53 |
| 80A | 89.1 | 4.2 | 80.7 | 8.79 | ASTM A53 |
| 100A | 114.3 | 4.5 | 105.3 | 12.2 | ASTM A53 |
| 125A | 139.8 | 4.5 | 130.8 | 15 | ASTM A53 |
| 150A | 165.2 | 5 | 155.2 | 19.8 | ASTM A53 |
아래는 배관용탄소강관의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- KS D 3507 (SPP) / ASTM A53, 호칭경 A(6A~500A) 또는 B(1/8"~20") 체계
- Sch 10/20/40/80/160 번호로 벽두께 등급화, Sch 40이 범용 기본
- 흑관(비도금)·백관(용융아연도금) 구분, 용도별 내식 등급 선택
주요 적용 분야
주로 건축 급수·배수, 소방 스프링클러, 증기 배관, 플랜트 유틸리티, 공조 냉온수 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
스케줄(Sch) 번호의 의미는?
스케줄 번호가 높을수록 벽두께가 두껍습니다. Sch 10(경량), Sch 40(표준), Sch 80(고압). 동일 호칭경에서 Sch가 올라가면 내경이 작아집니다.
