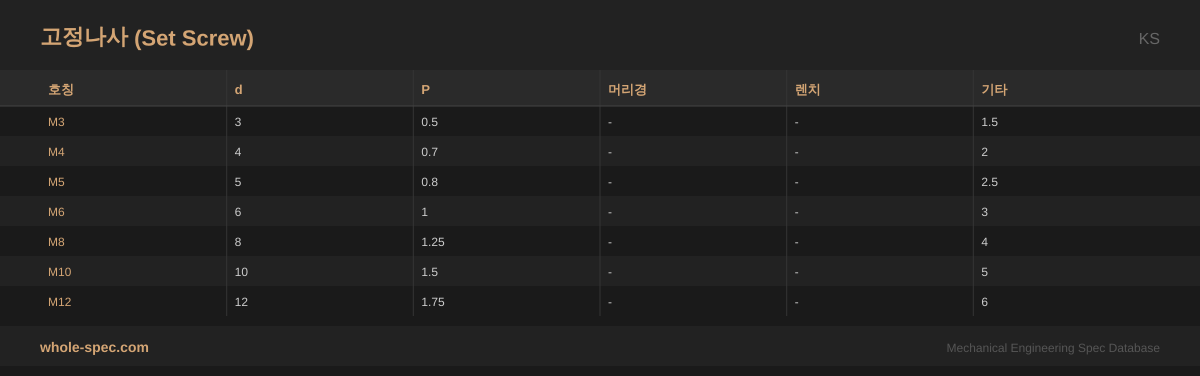

고정나사 규격표

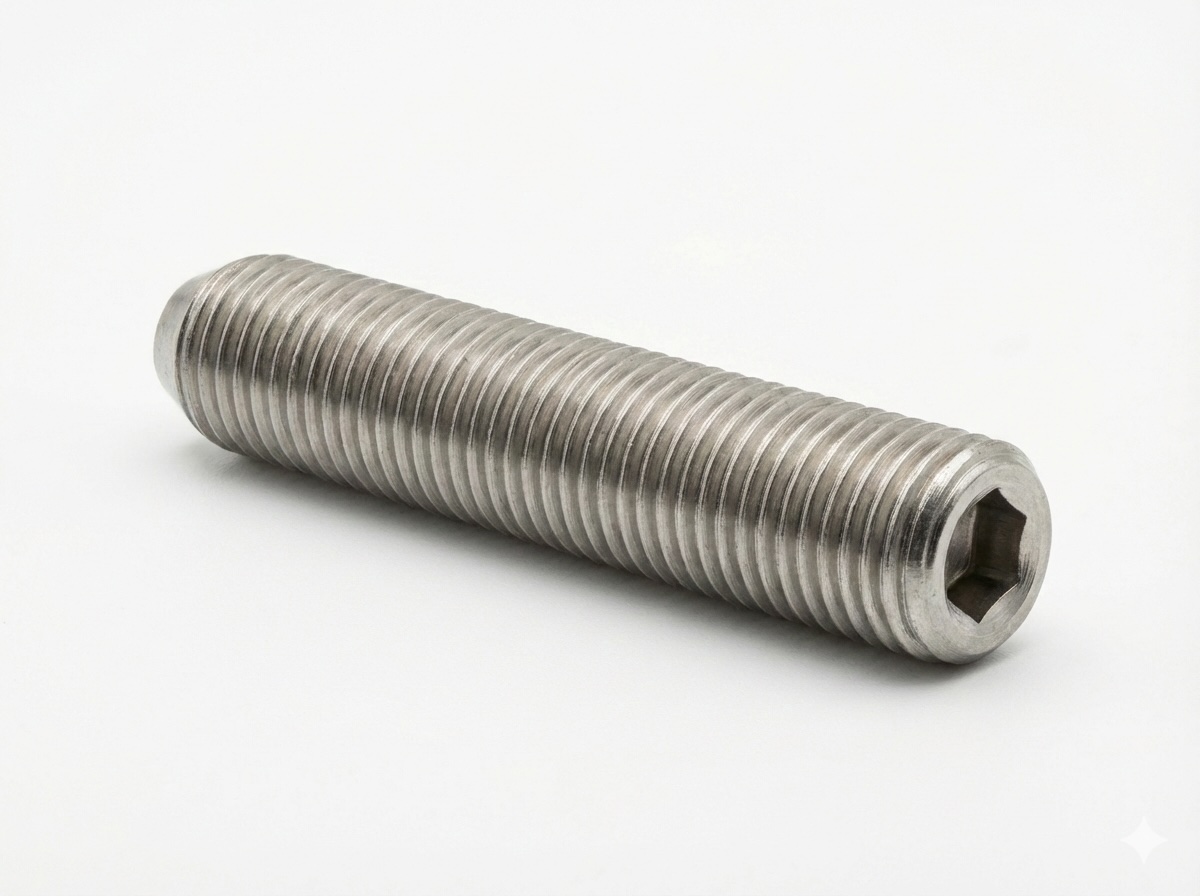

머리 없이 전체가 나사산인 나사로, 축·칼라·기어 등을 고정할 때 사용합니다. 끝 형상(평면·원뿔·볼 등)에 따라 고정력이 달라집니다.

실무 주의사항

• 끝단 형상별 용도: 평면(flat)→경화축, 원뿔(cone)→위치고정, 오목(cup)→연질축 자국고정. 잘못 선택하면 고정력이 크게 떨어집니다.
• 고정나사 토크가 부족하면 회전 중 풀립니다. 록타이트(중강도)를 병용하면 풀림 방지 효과가 크게 향상됩니다.

선정 가이드

축에 기어, 풀리, 칼라 등을 고정할 때 사용합니다. 머리가 없어 표면 위로 돌출되지 않습니다. 끝단 형상에 따라 용도가 다릅니다: 평면(flat point)은 경화된 축에, 원추(cone point)는 위치 고정에, 오목(cup point)은 연질 축에 자국을 내서 강하게 고정합니다. 전달 토크가 키 방식보다 작으므로, 축 방향 고정 + 경하중 회전 방지 용도로 한정하세요.

아래는 고정나사의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 머리 없는(headless) 구조로 축 방향 돌출 제로, 회전체 고정 전용
• 끝단 형상(평면·원추·오목·롤러)에 따라 체결 특성 상이
• KS B 1028 / ISO 4026~4029, 육각소켓 구동 M3~M24

주요 적용 분야

주로 축-기어 고정, 커플링 록킹, 노브·핸들 위치 잠금, 풀리 세팅, 조절 스토퍼 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
