반달키 규격표
Woodruff Key KS Specifications — 6개 사이즈
KS B 1319ISO 3912JIS B 1301DIN 6888
반원형 단면의 키로, 축 끝단이나 테이퍼 축에서 토크를 전달합니다. 키홈 가공이 간단한 장점이 있습니다.
실무 주의사항
- 대토크 전달에는 부적합합니다. 큰 토크가 필요하면 평행키 또는 스플라인을 사용하세요.
- 키홈 가공이 밀링커터 한 번에 가능해 공수가 적습니다. 소형 펌프·배전기 축 등 경하중 부위에 적합합니다.
선정 가이드
반원형 단면의 키로, 테이퍼 축이나 축 끝단에서 경하중 토크를 전달합니다. 축 키홈이 얕아 축 단면 약화가 최소이며, 키홈 가공이 간단합니다. 대토크 전달에는 부적합하며, 자동차 배전기축, 소형 펌프축 등에 사용됩니다.

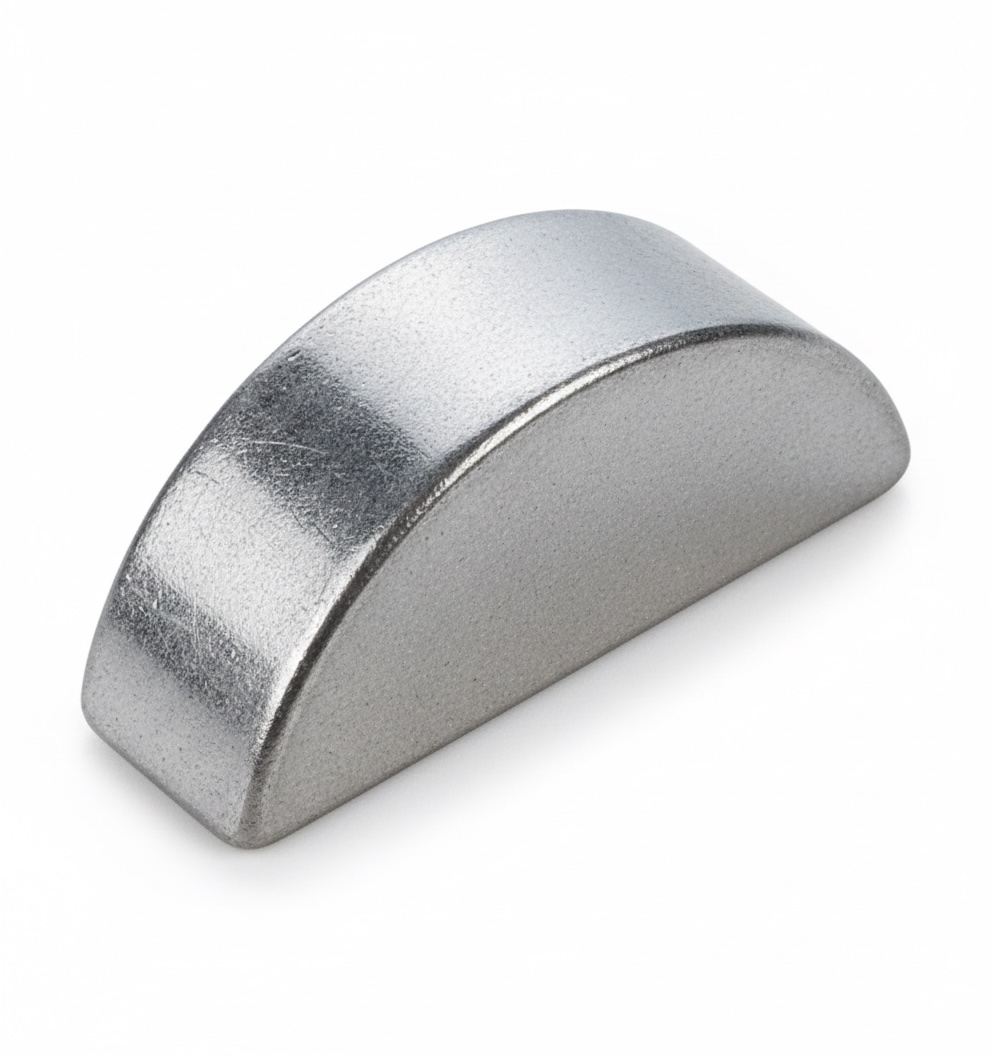

반달키 (Woodruff Key)KS반달키

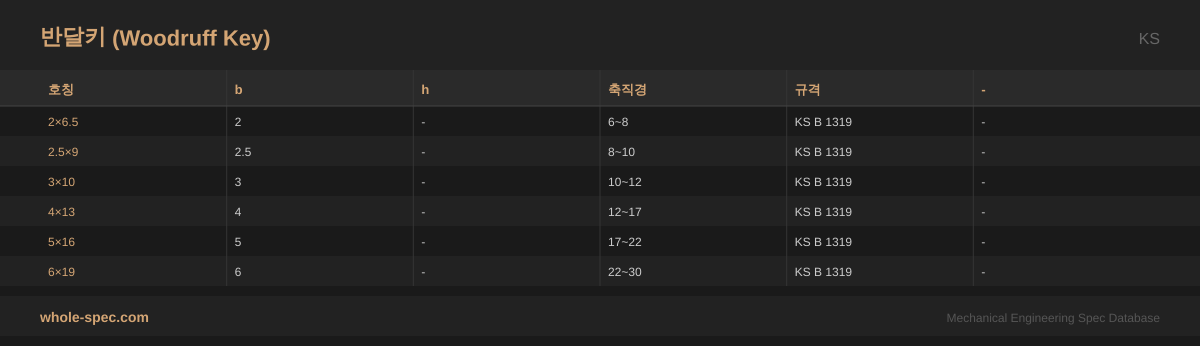

6 사이즈| 호칭 | b | h | 축직경 | 규격 | - |
|---|---|---|---|---|---|
| 2×6.5 | 2 | - | 6~8 | KS B 1319 | - |
| 2.5×9 | 2.5 | - | 8~10 | KS B 1319 | - |
| 3×10 | 3 | - | 10~12 | KS B 1319 | - |
| 4×13 | 4 | - | 12~17 | KS B 1319 | - |
| 5×16 | 5 | - | 17~22 | KS B 1319 | - |
| 6×19 | 6 | - | 22~30 | KS B 1319 | - |
아래는 반달키의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 반원형 단면으로 축의 얕은 반달 키홈에 삽입, 테이퍼 축에 적합
- KS B 1313 / DIN 6888, 키 번호(예: 4×6.5)로 폭×직경 지정
- 축 키홈이 얕아 축 단면 약화 최소, 경하중 토크 전달 전용
주요 적용 분야
주로 자동차 배전기 축, 소형 펌프 축, 전동 공구 기어축, 테이퍼 축 풀리, 계기류 구동축 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
반달키는 왜 테이퍼 축에 사용하나요?
반원형 키가 축 키홈에서 자체 정렬되어 테이퍼 면에서도 안정적으로 고정됩니다. 키홈이 얕아 축 단면 약화가 최소이며, 축 끝단에서의 조립이 용이합니다.
