평와셔 규격표
Flat Washer KS Specifications — 15개 사이즈
KS B 1326ISO 7089JIS B 1256DIN 125ASME B18.22.1
볼트·너트 아래에 깔아 좌면 압력을 분산시키고, 표면 손상을 방지하는 가장 기본적인 와셔입니다.
실무 주의사항
- 볼트 구멍이 볼트 직경보다 1~2mm 큰 경우 반드시 평와셔를 사용하세요. 와셔 없이 조이면 볼트 머리가 구멍으로 빠질 수 있습니다.
- 알루미늄·목재·플라스틱 등 연질 재료에는 대형 와셔(ISO 7093)를 사용하여 면압을 분산하세요.
선정 가이드
모든 볼트-너트 체결의 기본입니다. 좌면 면압을 분산시켜 상대 부재(특히 알루미늄, 목재, 수지)의 함몰을 방지합니다. 볼트 구멍이 크거나 상대면이 연질일 때 반드시 사용하세요. 대형 와셔(ISO 7093)는 목재·수지처럼 면압에 약한 재료에 적합합니다.

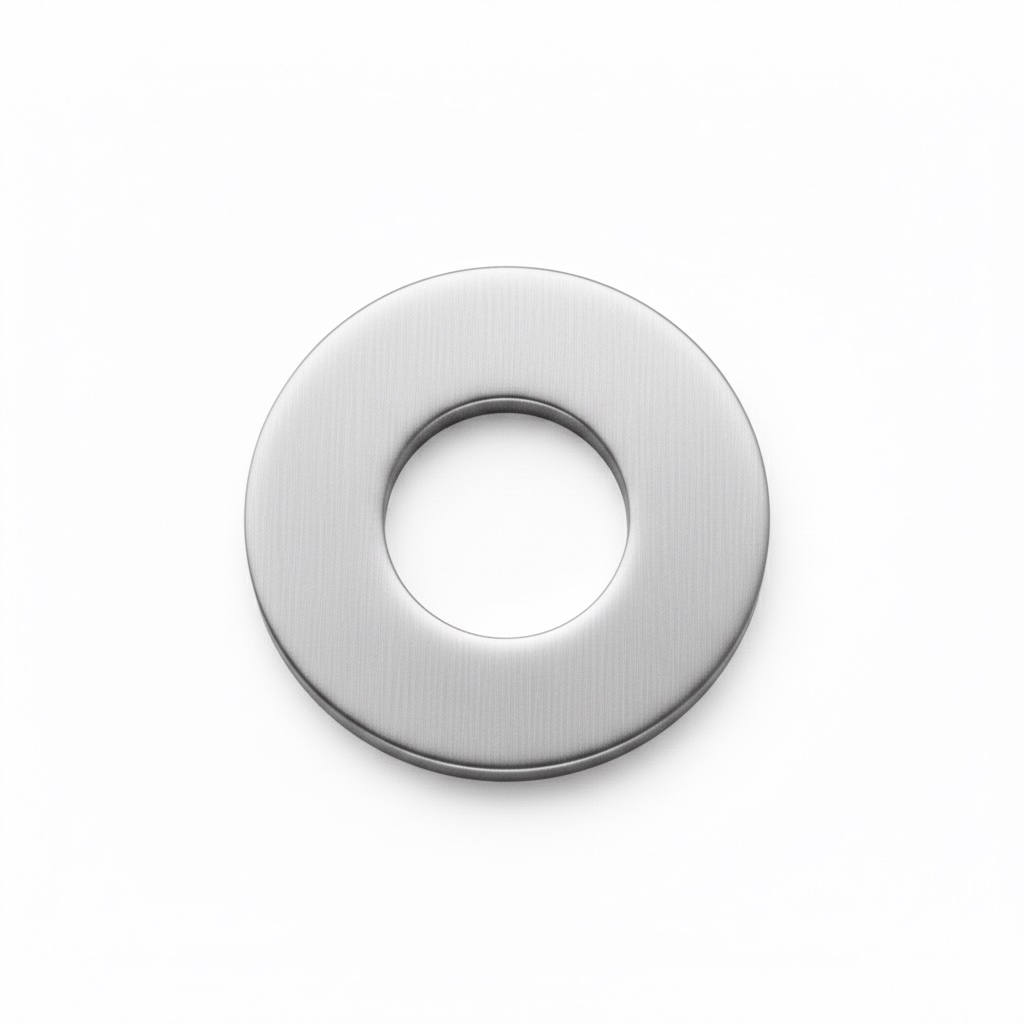

평와셔 (Flat Washer)

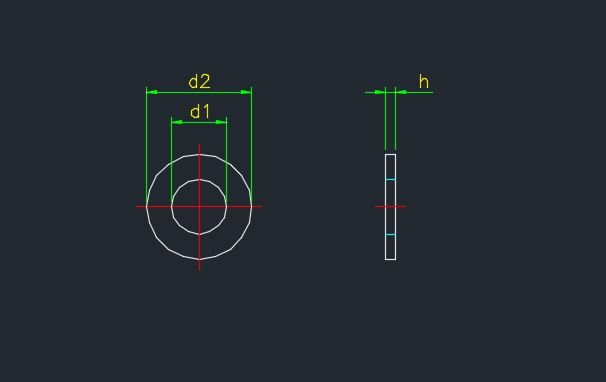

치수 도면KS평와셔

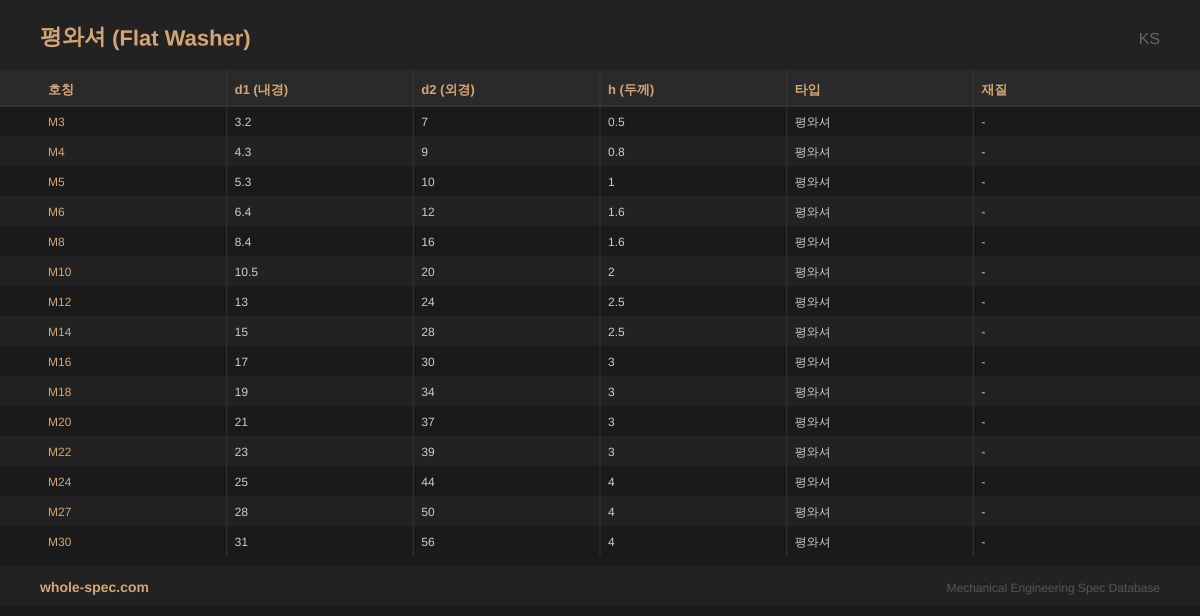

15 사이즈| 호칭 | d1 (내경) | d2 (외경) | h (두께) | 타입 | 재질 |
|---|---|---|---|---|---|
| M3 | 3.2 | 7 | 0.5 | 평와셔 | - |
| M4 | 4.3 | 9 | 0.8 | 평와셔 | - |
| M5 | 5.3 | 10 | 1 | 평와셔 | - |
| M6 | 6.4 | 12 | 1.6 | 평와셔 | - |
| M8 | 8.4 | 16 | 1.6 | 평와셔 | - |
| M10 | 10.5 | 20 | 2 | 평와셔 | - |
| M12 | 13 | 24 | 2.5 | 평와셔 | - |
| M14 | 15 | 28 | 2.5 | 평와셔 | - |
| M16 | 17 | 30 | 3 | 평와셔 | - |
| M18 | 19 | 34 | 3 | 평와셔 | - |
| M20 | 21 | 37 | 3 | 평와셔 | - |
| M22 | 23 | 39 | 3 | 평와셔 | - |
| M24 | 25 | 44 | 4 | 평와셔 | - |
| M27 | 28 | 50 | 4 | 평와셔 | - |
| M30 | 31 | 56 | 4 | 평와셔 | - |
아래는 평와셔의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- KS B 1326 / ISO 7089(경급)·7093(대형), 좌면 면압 분산으로 볼트 함몰 방지
- 내경·외경·두께 3요소 규격화, 볼트 호칭에 맞춰 자동 선정
- 아연도금·스테인리스·황동 재질별 내식등급 차별화
주요 적용 분야
주로 모든 볼트-너트 체결의 기본 와셔, 목재 체결 면압 분산, 도장면 보호, 구멍 오차 보정 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
평와셔의 안지름(내경)과 바깥지름(외경) 선택 기준은?
안지름은 볼트 호칭경+0.5~1mm(헐거운 틈새). 바깥지름은 상대 부재의 면압을 고려하여 선택합니다. 연질 재료에는 대형 와셔(ISO 7093)를 사용하세요.
