시공기호 규격표
Site Symbol KS Specifications — 2개 사이즈
KS B 0052
현장용접(깃발)·전주용접(원) 등 용접 시공 조건을 나타내는 기호입니다.
실무 주의사항
- 현장용접은 깃발 기호, 전주용접은 원 기호로 표시합니다. 도면에 시공 조건을 명확히 하세요.
KS시공기호

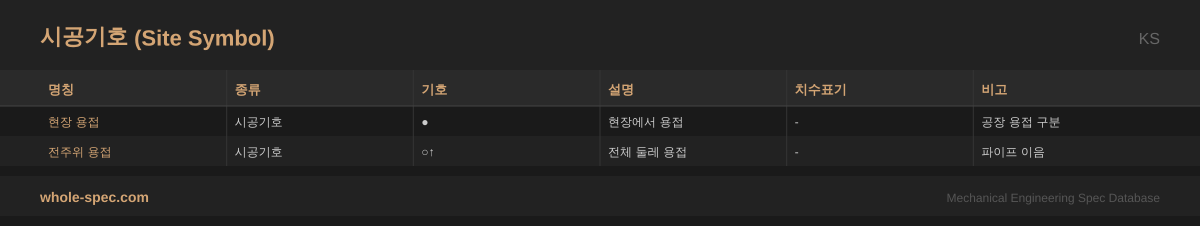

2 사이즈| 명칭 | 종류 | 기호 | 설명 | 치수표기 | 비고 |
|---|---|---|---|---|---|
| 현장 용접 | 시공기호 | ● | 현장에서 용접 | - | 공장 용접 구분 |
| 전주위 용접 | 시공기호 | ○↑ | 전체 둘레 용접 | - | 파이프 이음 |
아래는 시공기호의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 현장 시공 조건 지시: 현장용접(깃발 기호), 설치 순서, 가접(tack) 위치 표시
- 가설(임시) 용접과 본(영구) 용접 구분, 가접 제거 후 본용접 순서 지정
- 시공 도면(shop drawing)에서 제작·설치 단계별 용접 구분 표기
주요 적용 분야
주로 건축 현장 철골 접합, 조선소 블록 조립, 플랜트 배관 현장 시공, 교량 가설 순서, 중장비 현장 수리 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
