체크플레이트 규격표
Checker Plate KS Specifications — 4개 사이즈
KS D 3503
SS400 기반의 미끄럼 방지 돌기가 있는 무늬강판(체크플레이트)입니다. 계단·통로 바닥·차량 적재함에 쓰이며, 두께는 무늬 제외 모재 기준입니다.
실무 주의사항
- 두께 표기는 돌기를 제외한 모재 두께입니다. 전체 높이는 모재 두께 + 돌기 높이(약 1.5~2mm)입니다.
- 미끄럼 방지가 주 용도이므로 돌기가 닳으면 교체해야 합니다. 마모 상태를 정기 점검하세요.
선정 가이드
미끄럼 방지가 필요한 바닥판, 계단, 덮개에 사용합니다. 표면 돌기 패턴이 미끄럼을 방지하며, 두께 표기는 돌기를 제외한 모재 두께입니다.

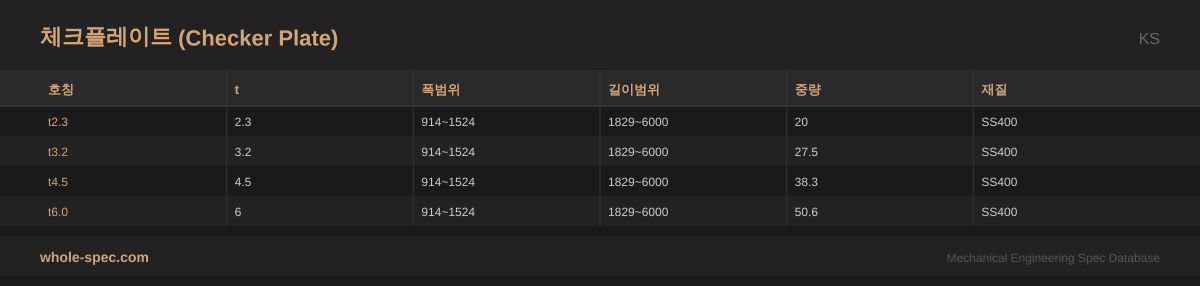

KS체크플레이트
4 사이즈| 호칭 | t | 폭범위 | 길이범위 | 중량 | 재질 |
|---|---|---|---|---|---|
| t2.3 | 2.3 | 914~1524 | 1829~6000 | 20 | SS400 |
| t3.2 | 3.2 | 914~1524 | 1829~6000 | 27.5 | SS400 |
| t4.5 | 4.5 | 914~1524 | 1829~6000 | 38.3 | SS400 |
| t6.0 | 6 | 914~1524 | 1829~6000 | 50.6 | SS400 |
아래는 체크플레이트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 표면 돌기 패턴(다이아몬드·렌즈형)으로 미끄럼 방지 기능 내장
- SS400/STS304/A1050 재질, t2.3~9.0mm (모재 두께 + 돌기 높이)
- 돌기 높이 약 1.0~1.5mm, 구조 강도에는 모재 두께만 유효
주요 적용 분야
주로 공장 바닥판, 계단 디딤판, 트럭 적재함 바닥, 맨홀 커버, 선박 갑판 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
체크플레이트의 무늬 패턴 종류는?
3줄 무늬(3-bar, 가장 일반적), 5줄 무늬(5-bar), 다이아몬드 패턴, 원형 돌기 등이 있습니다. 3줄 무늬가 미끄럼 방지 효과와 배수성이 가장 좋습니다.
