톱니와셔(외) 규격표
External Tooth Washer KS Specifications — 6개 사이즈
DIN 6798AISO 7093
외측에 톱니가 있어 상대면을 파고들어 풀림을 방지합니다. 전기 접지 연결에도 효과적입니다.
실무 주의사항
- 전기 접지 체결에 효과적입니다. 톱니가 도장면을 관통하여 전기적 도통 경로를 확보합니다.
- 톱니가 상대면에 자국을 남기므로 외관이 중요한 곳에는 사용하지 마세요.
선정 가이드
외측 톱니가 접촉면에 파고들어 회전을 방지합니다. 전기 접지 체결에 특히 효과적입니다(도장면을 관통하여 도통 경로 확보). 경하중 진동 환경의 판금 체결에 적합합니다.

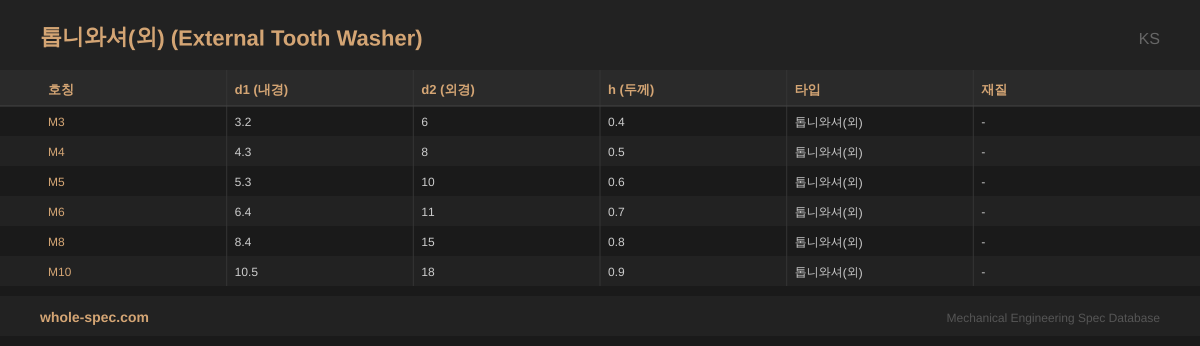

KS톱니와셔(외)
6 사이즈| 호칭 | d1 (내경) | d2 (외경) | h (두께) | 타입 | 재질 |
|---|---|---|---|---|---|
| M3 | 3.2 | 6 | 0.4 | 톱니와셔(외) | - |
| M4 | 4.3 | 8 | 0.5 | 톱니와셔(외) | - |
| M5 | 5.3 | 10 | 0.6 | 톱니와셔(외) | - |
| M6 | 6.4 | 11 | 0.7 | 톱니와셔(외) | - |
| M8 | 8.4 | 15 | 0.8 | 톱니와셔(외) | - |
| M10 | 10.5 | 18 | 0.9 | 톱니와셔(외) | - |
아래는 톱니와셔(외)의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 외주면 톱니(serration)가 피체결면에 물려 회전 방향 저항 극대화
- DIN 6798A 규격, 톱니가 볼트 머리 바깥으로 노출되어 시각적 확인 용이
- 얇은 판재·도장면에서 특히 효과적, 경하중 진동 체결에 적합
주요 적용 분야
주로 전기 접지 체결(도장면 관통), 가전 판금, 전자기기 커버, 계기판, 경량 브래킷 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
톱니와셔는 전기 접지에 왜 효과적인가요?
외측 톱니가 상대면의 도장이나 산화막을 관통하여 금속과 금속의 직접 접촉(전기적 도통)을 확보합니다. 접지 저항을 낮추는 데 효과적입니다.
