홈붙이육각너트 규격표
Slotted Nut KS Specifications — 6개 사이즈
KS B 1016
너트 상단에 홈이 있어 분할핀을 꽂아 풀림을 확실히 방지합니다. 안전이 중요한 회전체·차축에 사용됩니다.
실무 주의사항
- 분할핀과 반드시 함께 사용하세요. 분할핀 없이 사용하면 일반 너트와 다를 바 없습니다.
- 볼트 구멍과 너트 홈의 정렬이 어려울 수 있습니다. 약간의 추가 토크로 홈을 맞추되, 역방향으로 풀어서 맞추지 마세요.
선정 가이드
분할핀(코터핀)과 함께 사용하여 물리적으로 이탈을 방지하는 안전 필수 너트입니다. 자동차 허브 베어링, 항공기 제어 링키지, 크레인 축 등 풀리면 인명사고로 이어지는 곳에 사용됩니다. 볼트 구멍과 너트 홈이 정렬되어야 하므로, 체결 토크와 홈 위치를 동시에 맞추기 어려울 수 있습니다.
KS홈붙이육각너트

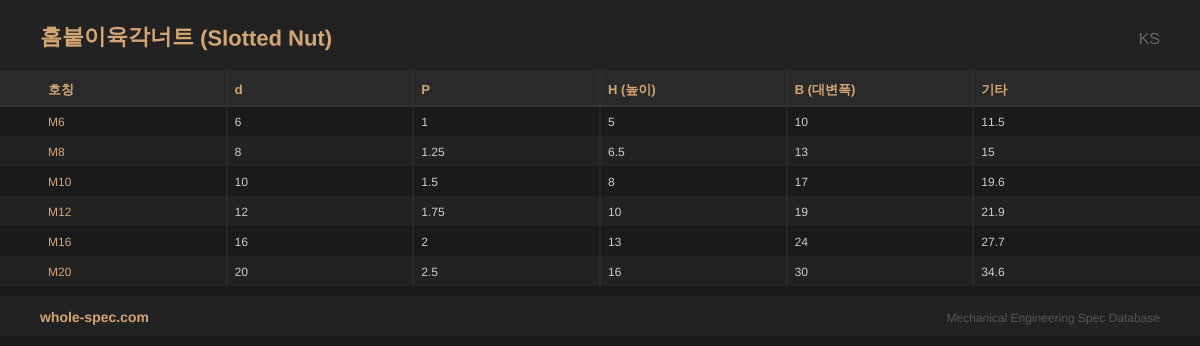

6 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M6 | 6 | 1 | 5 | 10 | 11.5 |
| M8 | 8 | 1.25 | 6.5 | 13 | 15 |
| M10 | 10 | 1.5 | 8 | 17 | 19.6 |
| M12 | 12 | 1.75 | 10 | 19 | 21.9 |
| M16 | 16 | 2 | 13 | 24 | 27.7 |
| M20 | 20 | 2.5 | 16 | 30 | 34.6 |
아래는 홈붙이육각너트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 너트 상면 원주 홈에 분할핀(코터핀) 삽입으로 물리적 이탈 방지
- KS B 1015 / ISO 7035, 안전 필수 체결부에 지정되는 규격
- 캐슬너트(Castle Nut)로도 불림, 볼트 구멍과 홈 정렬이 핵심
주요 적용 분야
주로 자동차 허브 베어링, 항공기 제어 링키지, 크레인 시브 축, 중장비 핀 체결, 철도 차축 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
분할핀 사이즈는 어떻게 선택하나요?
너트 홈 폭과 볼트 구멍 직경에 맞는 분할핀을 선택합니다. 핀 직경은 구멍 직경보다 약간 작아야 하며, 길이는 볼트 직경의 약 2배입니다.
