강도등급 규격표
Strength Grade KS Specifications — 9개 사이즈
ISO 898-1
ISO 898-1 볼트 강도 등급 규격. 4.6, 4.8, 5.8, 6.8, 8.8, 9.8, 10.9, 12.9 각 등급의 인장강도, 항복강도, 보증하중응력, 경도 범위를 수록. 볼트 선정의 기준.
실무 주의사항
- 등급 표기 예: 8.8 → 앞자리(8)×100=인장강도 800MPa, 뒷자리(0.8)×인장강도=항복강도 640MPa.
- 10.9급과 12.9급은 수소취성에 민감합니다. 산세·전기도금 후 반드시 베이킹(수소 제거) 처리하세요.

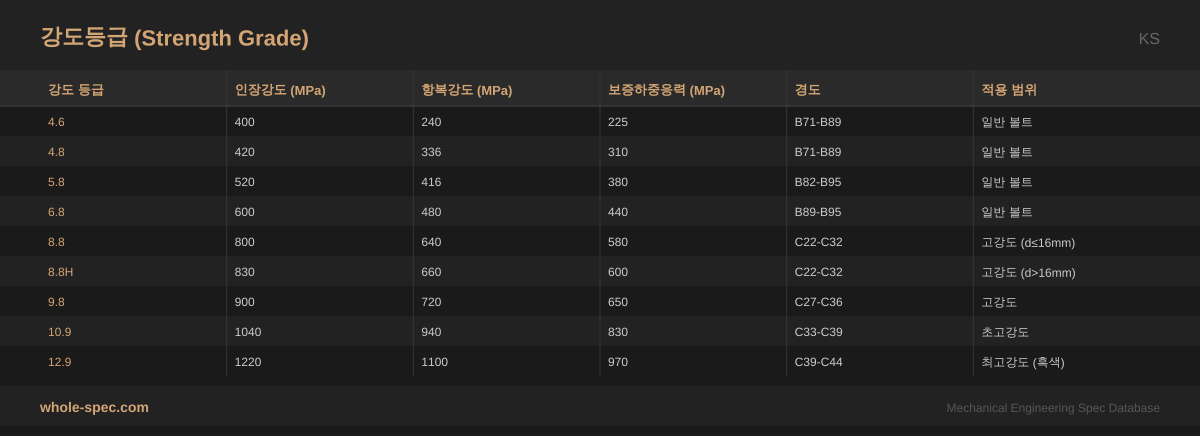

KS강도등급
9 사이즈| 강도 등급 | 인장강도 (MPa) | 항복강도 (MPa) | 보증하중응력 (MPa) | 경도 | 적용 범위 |
|---|---|---|---|---|---|
| 4.6 | 400 | 240 | 225 | B71-B89 | 일반 볼트 |
| 4.8 | 420 | 336 | 310 | B71-B89 | 일반 볼트 |
| 5.8 | 520 | 416 | 380 | B82-B95 | 일반 볼트 |
| 6.8 | 600 | 480 | 440 | B89-B95 | 일반 볼트 |
| 8.8 | 800 | 640 | 580 | C22-C32 | 고강도 (d≤16mm) |
| 8.8H | 830 | 660 | 600 | C22-C32 | 고강도 (d>16mm) |
| 9.8 | 900 | 720 | 650 | C27-C36 | 고강도 |
| 10.9 | 1040 | 940 | 830 | C33-C39 | 초고강도 |
| 12.9 | 1220 | 1100 | 970 | C39-C44 | 최고강도 (흑색) |
자주 묻는 질문
볼트 강도 등급 표시는 어디에 있나요?
육각볼트는 머리 윗면에, 소켓볼트는 머리 측면에 각인되어 있습니다. 예: "8.8", "10.9", "12.9". 각인이 없으면 저강도(4.6~5.8급)로 간주합니다.
8.8급과 10.9급 볼트의 적용 차이는?
8.8급은 일반 기계·구조용 표준입니다. 10.9급은 자동차·항공·고하중 구조에 사용되며, 가격이 약 30~50% 높습니다. 대부분의 기계 체결에는 8.8급으로 충분합니다.
