사각너트 규격표
Square Nut KS Specifications — 4개 사이즈
DIN 557

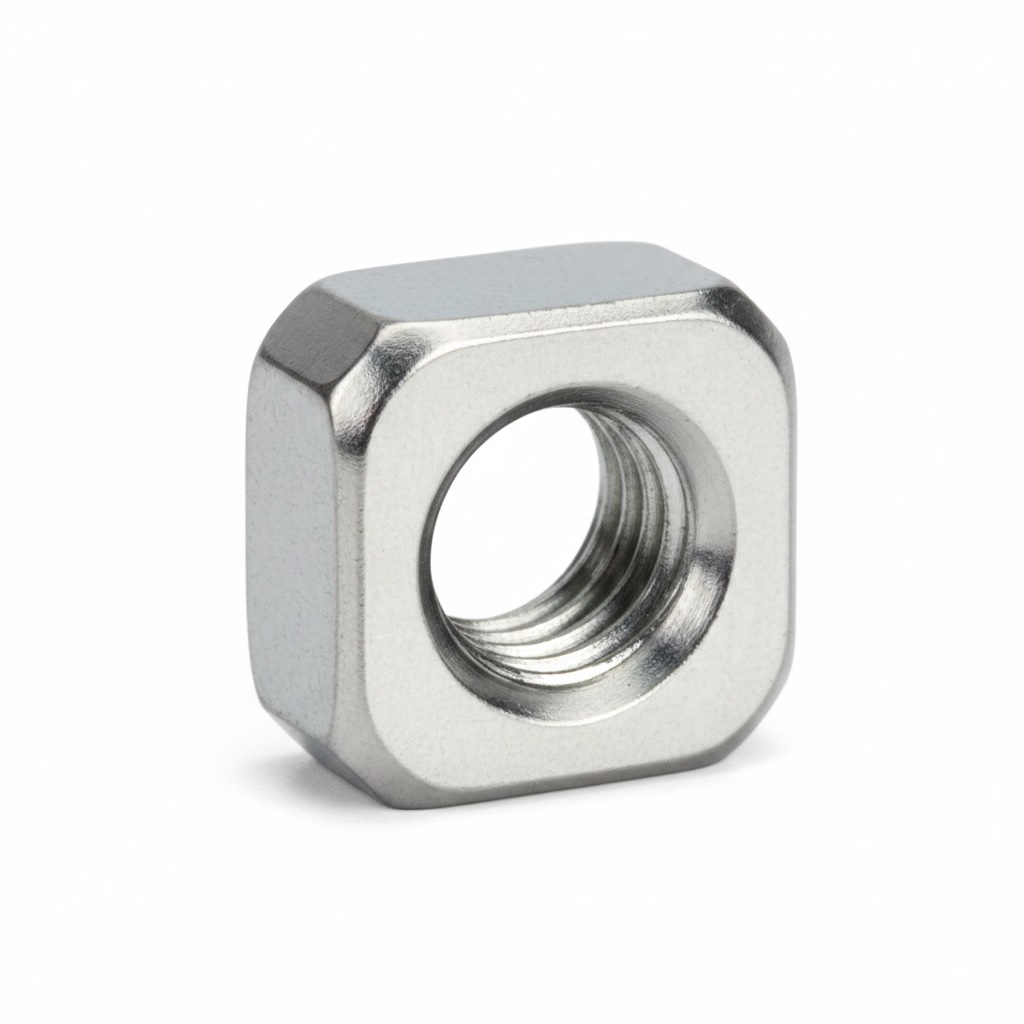

사각 형태의 너트로, 홈이나 슬롯에 끼워 회전을 방지합니다. 목재·프레임 작업에 자주 쓰입니다.
실무 주의사항
- T슬롯에 삽입 후 볼트를 조이면 너트가 90° 회전하여 고정됩니다. 삽입 전 슬롯 폭과 너트 크기 호환성을 확인하세요.
- 목공 가구에서 사각너트를 매입할 때, 너트 두께만큼 자리파기(카운터보어)를 하면 표면이 평탄해집니다.
선정 가이드
T슬롯이나 채널 내부에 삽입 후 회전이 방지되어야 하는 곳에 사용합니다. 알루미늄 프로파일 T슬롯, 목공 가구, 프레스 금형 T홈에 적합합니다. 모서리가 상대 재료에 파고들어 회전 방지력이 우수합니다.

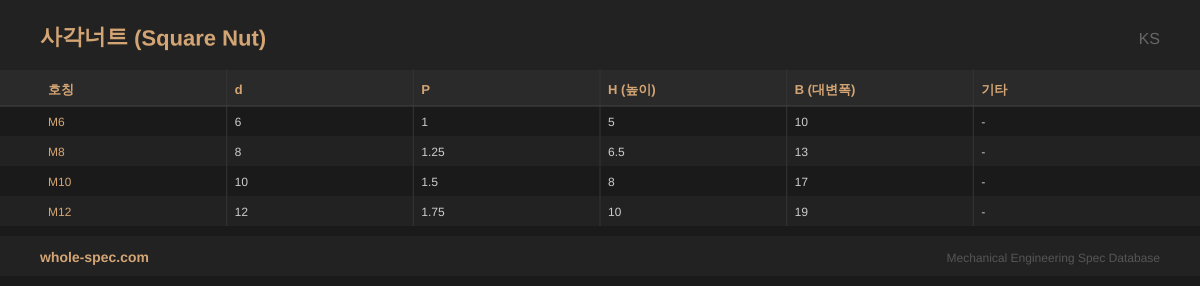

사각너트 (Square Nut)KS사각너트
4 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M6 | 6 | 1 | 5 | 10 | - |
| M8 | 8 | 1.25 | 6.5 | 13 | - |
| M10 | 10 | 1.5 | 8 | 17 | - |
| M12 | 12 | 1.75 | 10 | 19 | - |
아래는 사각너트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 정사각 외형으로 T슬롯·채널 내부에 삽입 후 회전 방지 고정
- DIN 557(면취형) / DIN 562(얇은형), 용접 전 가고정에도 활용
- 모서리 접촉으로 나무·목재 체결 시 매입 고정력 우수
주요 적용 분야
주로 알루미늄 프로파일 T슬롯, 목공 가구 조립, 프레스 금형 T홈, 지그 베이스, 목재 구조 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
사각너트와 T너트의 차이는?
사각너트는 단순 사각형으로 슬롯에 삽입하여 회전 방지합니다. T너트는 T자 형상으로 T슬롯에 전용 사용됩니다. 알루미늄 프로파일에는 전용 T너트를 사용하세요.
