클린징너트 규격표
Clinch Nut KS Specifications — 5개 사이즈
-
판재에 압입하여 영구 설치되는 너트로, 박판에 강한 나사 체결점을 만듭니다. 판금 조립에 필수입니다.
실무 주의사항
- 판재 경도가 너트보다 낮아야 합니다(HRB 70 이하 권장). 고경도 판재에 압입하면 너트가 빠지거나 판재가 변형됩니다.
- SUS 판재에는 반드시 SUS 전용 클린징너트를 사용하세요. 이종금속 접촉 시 갈바닉 부식이 발생합니다.
선정 가이드
판재에 프레스로 압입하여 영구 고정되는 너트입니다. 판금 설계에서 나사 체결점을 만들 때 필수입니다. 컴퓨터 섀시, 통신장비, 서버 랙 등에 대량으로 사용됩니다. 판재 경도가 너트보다 낮아야 하며(HRB 70 이하 권장), 스테인리스 판재에는 전용 SUS 클린징너트를 사용해야 합니다.

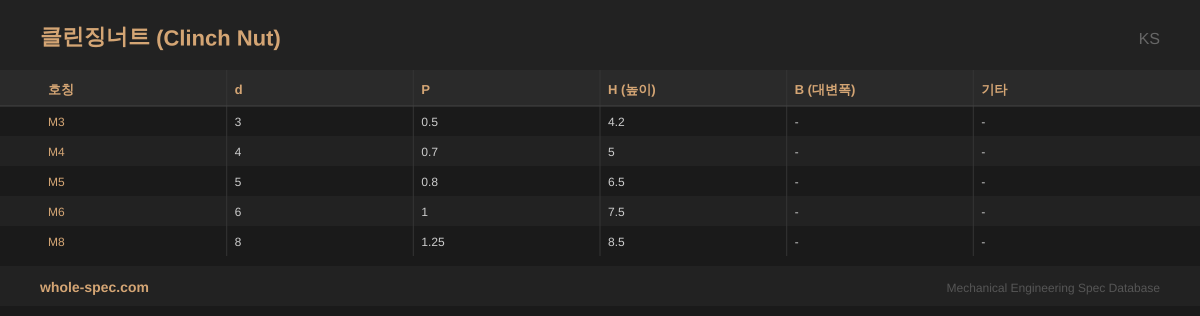

KS클린징너트
5 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M3 | 3 | 0.5 | 4.2 | - | - |
| M4 | 4 | 0.7 | 5 | - | - |
| M5 | 5 | 0.8 | 6.5 | - | - |
| M6 | 6 | 1 | 7.5 | - | - |
| M8 | 8 | 1.25 | 8.5 | - | - |
아래는 클린징너트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 프레스 압입으로 판재에 영구 고정, 설치 후 회전 불가
- 판재 표면에 너링·세레이션이 파고들어 토크 저항 확보
- S/CLS/SP 타입 구분, 판재 경도·두께에 따라 선정
주요 적용 분야
주로 컴퓨터 섀시, 통신장비 판금, 의료기기 판넬, 서버 랙 마운트, 정밀기기 브래킷 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
클린징너트와 리벳너트의 차이는?
클린징너트는 프레스로 압입하여 영구 고정(분해 불가), 리벳너트는 리벳 공구로 압착 고정(약간의 역방향 분해 가능). 클린징너트가 고정력이 더 강하고 생산성이 높습니다.
