UNC 규격표
UNC (Unified Coarse) KS Specifications — 16개 사이즈
ASME B1.1
UNC(Unified National Coarse)는 미국 표준 인치 나사의 보통 피치 규격입니다. ASME B1.1 기준, 외경·TPI(threads per inch)·골지름·유효단면적을 #4~1½인치 범위에서 정리했습니다. 미국·캐나다에서 수입되는 장비와 항공·자동차·중장비의 범용 체결 인터페이스로, 동일 외경 대비 피치가 커서 부드러운 금속이나 대량 조립 라인에 적합합니다.
KSUNC

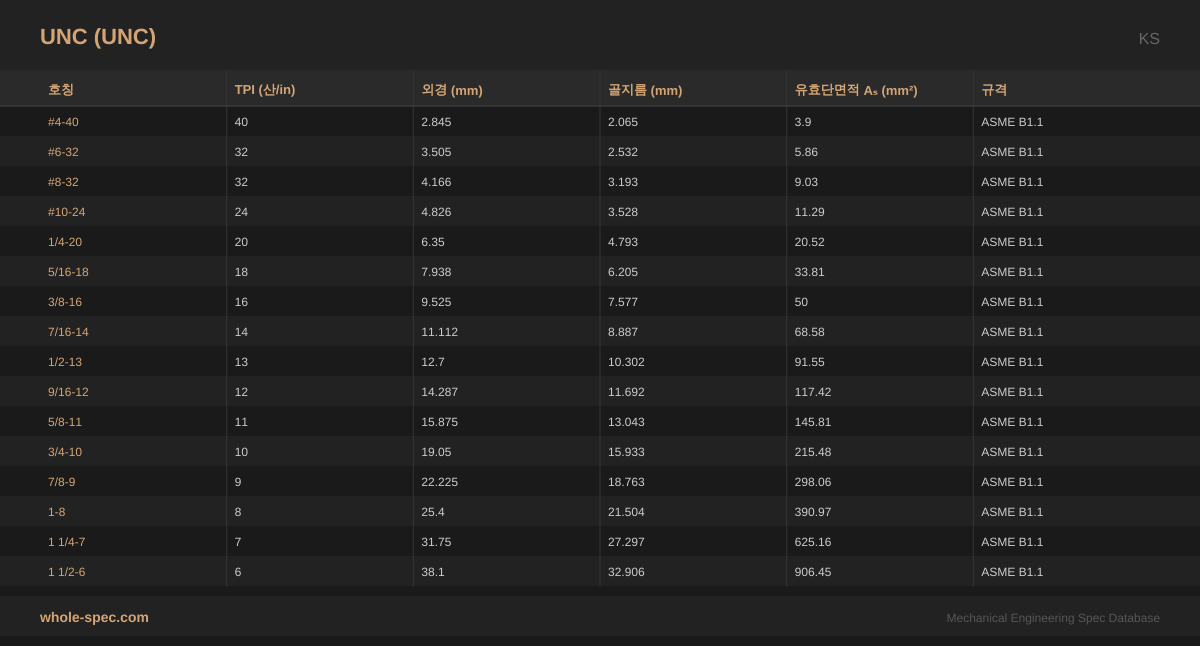

16 사이즈| 호칭 | TPI (산/in) | 외경 (mm) | 골지름 (mm) | 유효단면적 Aₛ (mm²) | 규격 |
|---|---|---|---|---|---|
| #4-40 | 40 | 2.845 | 2.065 | 3.9 | ASME B1.1 |
| #6-32 | 32 | 3.505 | 2.532 | 5.86 | ASME B1.1 |
| #8-32 | 32 | 4.166 | 3.193 | 9.03 | ASME B1.1 |
| #10-24 | 24 | 4.826 | 3.528 | 11.29 | ASME B1.1 |
| 1/4-20 | 20 | 6.35 | 4.793 | 20.52 | ASME B1.1 |
| 5/16-18 | 18 | 7.938 | 6.205 | 33.81 | ASME B1.1 |
| 3/8-16 | 16 | 9.525 | 7.577 | 50 | ASME B1.1 |
| 7/16-14 | 14 | 11.112 | 8.887 | 68.58 | ASME B1.1 |
| 1/2-13 | 13 | 12.7 | 10.302 | 91.55 | ASME B1.1 |
| 9/16-12 | 12 | 14.287 | 11.692 | 117.42 | ASME B1.1 |
| 5/8-11 | 11 | 15.875 | 13.043 | 145.81 | ASME B1.1 |
| 3/4-10 | 10 | 19.05 | 15.933 | 215.48 | ASME B1.1 |
| 7/8-9 | 9 | 22.225 | 18.763 | 298.06 | ASME B1.1 |
| 1-8 | 8 | 25.4 | 21.504 | 390.97 | ASME B1.1 |
| 1 1/4-7 | 7 | 31.75 | 27.297 | 625.16 | ASME B1.1 |
| 1 1/2-6 | 6 | 38.1 | 32.906 | 906.45 | ASME B1.1 |
