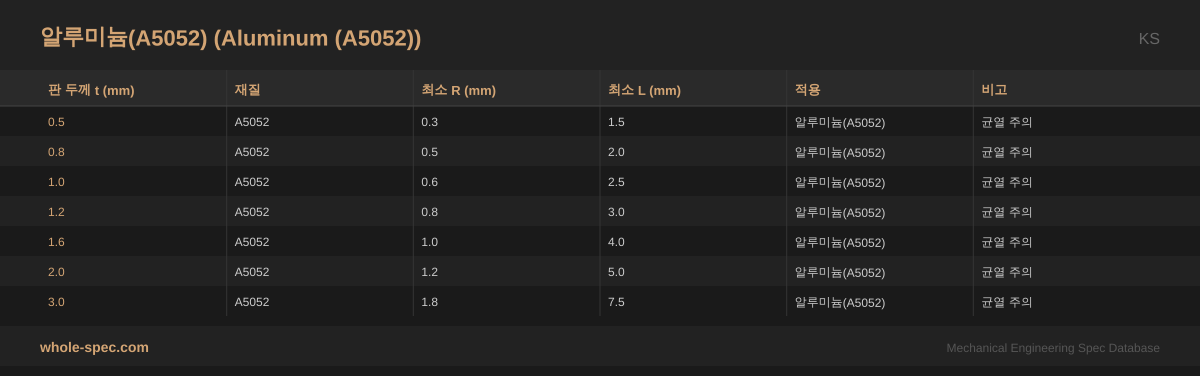

알루미늄(A5052) 규격표
Aluminum (A5052) KS Specifications — 14개 사이즈
KS D 6701
A5052 알루미늄 합금의 최소 절곡값입니다. 연성이 좋아 작은 R값으로 절곡 가능하나, 균열 주의가 필요합니다.
실무 주의사항
- 연성이 좋아 작은 R로 절곡 가능하지만, 가공경화 상태(H32/H34)에서는 균열에 주의하세요. 어닐링(O) 상태가 절곡에 가장 유리합니다.
KS알루미늄(A5052)
14 사이즈| 판 두께 t (mm) | 재질 | 최소 R (mm) | 최소 L (mm) | 적용 | 비고 |
|---|---|---|---|---|---|
| 0.3 | A5052 | 0.15 | 0.6 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 0.5 | A5052 | 0.25 | 1.0 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 0.8 | A5052 | 0.4 | 1.6 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 1.0 | A5052 | 0.5 | 2.0 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 1.2 | A5052 | 0.6 | 2.4 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 1.5 | A5052 | 0.75 | 3.0 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 2.0 | A5052 | 1.0 | 4.0 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 2.5 | A5052 | 1.25 | 5.0 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 3.0 | A5052 | 1.5 | 6.0 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 4.0 | A5052 | 2.0 | 8.0 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 5.0 | A5052 | 2.5 | 10.0 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 6.0 | A5052 | 3.0 | 12.0 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 8.0 | A5052 | 4.0 | 16.0 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
| 10 | A5052 | 5.0 | 20.0 | 알루미늄(A5052) | 판재 표준재, 균열 주의 |
주요 특징
- A5052-H32/H34 템퍼별 최소 R 상이, H34(경질)는 H32 대비 R 약 1.5배
- 알루미늄 연성 높으나 크랙 전조 없이 갑작스러운 파단 특성 주의
- t0.5~6.0mm, 횡방향 R ≥ 1.0t(H32) / R ≥ 1.5t(H34) 권장
주요 적용 분야
전자기기 방열 하우징, 항공 패널, 자동차 경량 브래킷, 선박 상부구조, 건축 커튼월 패널
자주 묻는 질문
A5052의 질별(temper)에 따른 절곡성 차이는?
O(어닐링)→가장 유연, H32(1/4경질)→범용, H34(1/2경질)→약간 딱딱. H34에서는 R을 크게 잡아야 크랙을 방지할 수 있습니다.
