스프링와셔 규격표
Spring Washer KS Specifications — 12개 사이즈
KS B 1324ISO 7090JIS B 1251DIN 127ASME B18.21.1
스프링 작용으로 진동에 의한 풀림을 방지하는 와셔입니다. 일반 기계 조립에 폭넓게 사용됩니다.
실무 주의사항
- Junker 진동 테스트에서 풀림 방지 효과가 미미하다는 것이 밝혀졌습니다. 심한 진동에는 Nord-Lock 와셔나 나일론 록너트를 사용하세요.
- 경화 표면(HRC 40 이상)에서는 스프링와셔가 평탄해져 효과가 사라집니다. 연질 상대면에서만 효과가 있습니다.
선정 가이드
진동에 의한 볼트 풀림을 방지하기 위한 전통적인 와셔이지만, Junker 진동 테스트에서 풀림 방지 효과가 미미하다는 것이 밝혀졌습니다. 경하중·저진동 환경에서는 사용 가능하나, 심한 진동 환경에서는 Nord-Lock 와셔, 나일론 록너트, 또는 접착제 도포가 더 효과적입니다.
스프링와셔 (Spring Washer)

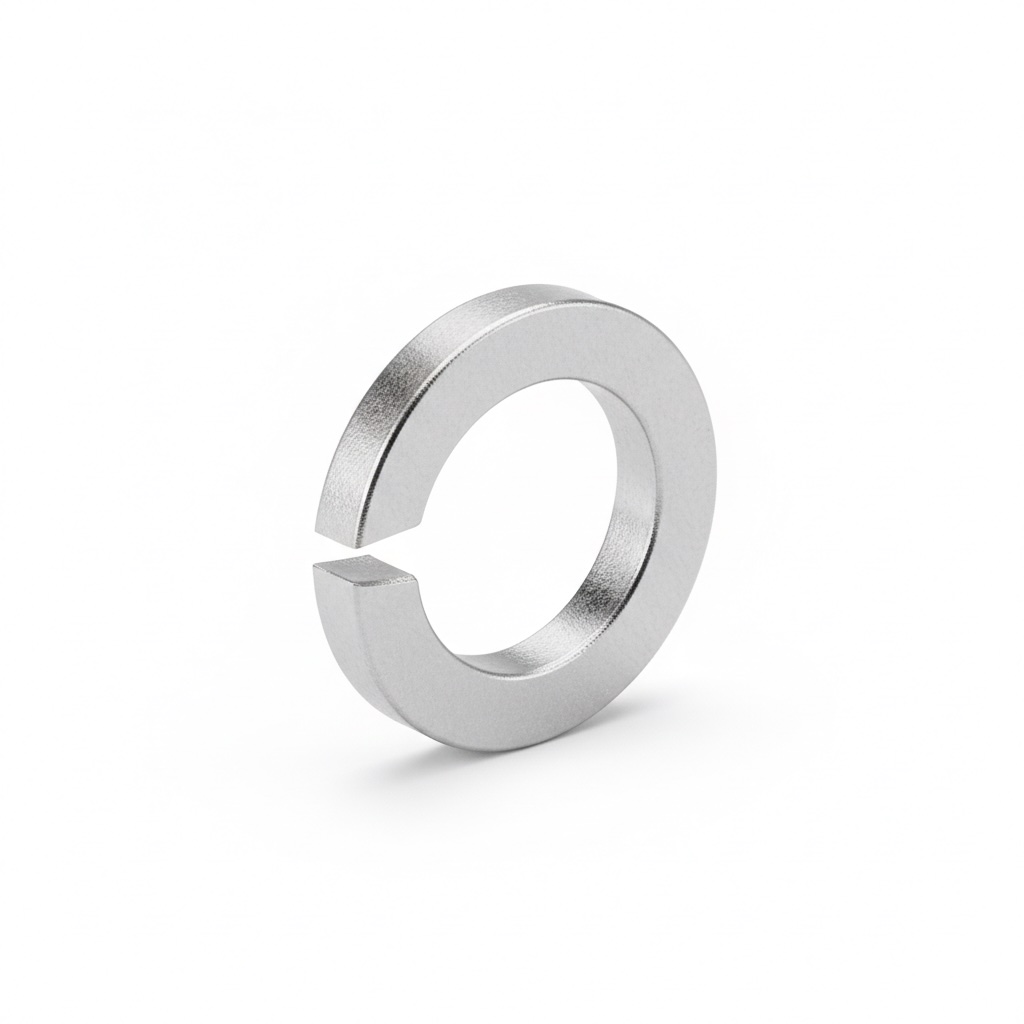

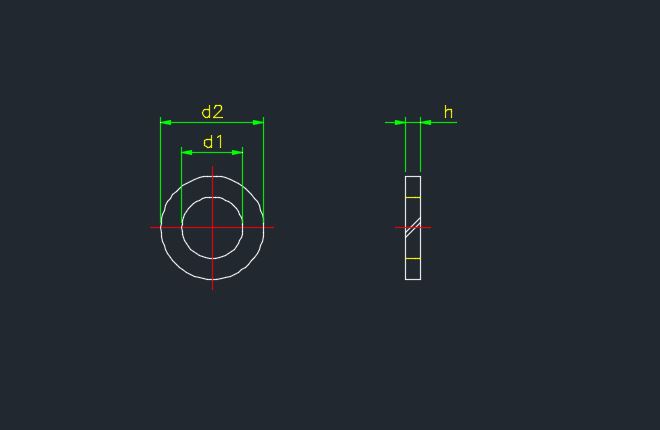

치수 도면KS스프링와셔

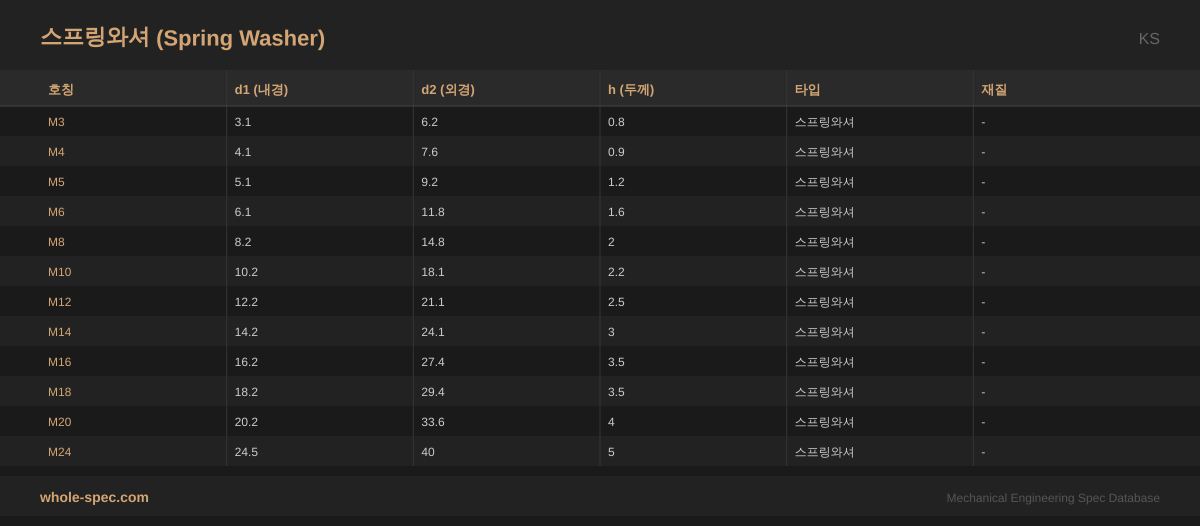

12 사이즈| 호칭 | d1 (내경) | d2 (외경) | h (두께) | 타입 | 재질 |
|---|---|---|---|---|---|
| M3 | 3.1 | 6.2 | 0.8 | 스프링와셔 | - |
| M4 | 4.1 | 7.6 | 0.9 | 스프링와셔 | - |
| M5 | 5.1 | 9.2 | 1.2 | 스프링와셔 | - |
| M6 | 6.1 | 11.8 | 1.6 | 스프링와셔 | - |
| M8 | 8.2 | 14.8 | 2 | 스프링와셔 | - |
| M10 | 10.2 | 18.1 | 2.2 | 스프링와셔 | - |
| M12 | 12.2 | 21.1 | 2.5 | 스프링와셔 | - |
| M14 | 14.2 | 24.1 | 3 | 스프링와셔 | - |
| M16 | 16.2 | 27.4 | 3.5 | 스프링와셔 | - |
| M18 | 18.2 | 29.4 | 3.5 | 스프링와셔 | - |
| M20 | 20.2 | 33.6 | 4 | 스프링와셔 | - |
| M24 | 24.5 | 40 | 5 | 스프링와셔 | - |
아래는 스프링와셔의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 코일 1회전 절단 형태, 스프링백 탄성으로 축력 유지 및 풀림 방지
- KS B 1325 / DIN 127, 경도 HRC 44~51 열처리 스프링강
- 절단면 날카로운 엣지가 피체결물에 파고들어 회전 저항 추가
주요 적용 분야
주로 일반 기계 조립 풀림 방지, 전기 단자 체결, 배관 서포트, 가설 구조물, 진동 환경 볼트 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
스프링와셔는 정말 효과가 없나요?
완전히 무효는 아니지만, 현대적인 Junker 시험에서 풀림 방지 효과가 미미하다는 결과가 있습니다. 경하중·저진동에서는 사용 가능하나, 심한 진동에는 Nord-Lock, 하드록너트 등이 더 효과적입니다.
