축용 스냅링 규격표
Snap Ring (Shaft) Specifications — 46개 사이즈
DIN 471
이 규격은 DIN(독일 공업 규격, Deutsches Institut für Normung)을 기반으로 합니다. 독일·유럽산 수입 설비 유지보수나 유럽 시장 납품 시 필수적으로 참조하는 표준입니다.
축 홈에 끼워 부품의 축 방향 이동을 막는 C형 스냅링입니다. 베어링·기어·풀리 등의 축 방향 위치를 고정하며, 스냅링 플라이어로 간단히 착탈할 수 있습니다.
실무 주의사항
- 전용 스냅링 플라이어(외경용)를 사용하세요. 일반 플라이어로 장착하면 스냅링이 변형되어 고정력이 떨어집니다.
- 축 홈 깊이와 모따기를 반드시 확인하세요. 홈이 얕으면 스냅링이 빠지고, 모따기가 없으면 삽입이 어렵습니다.

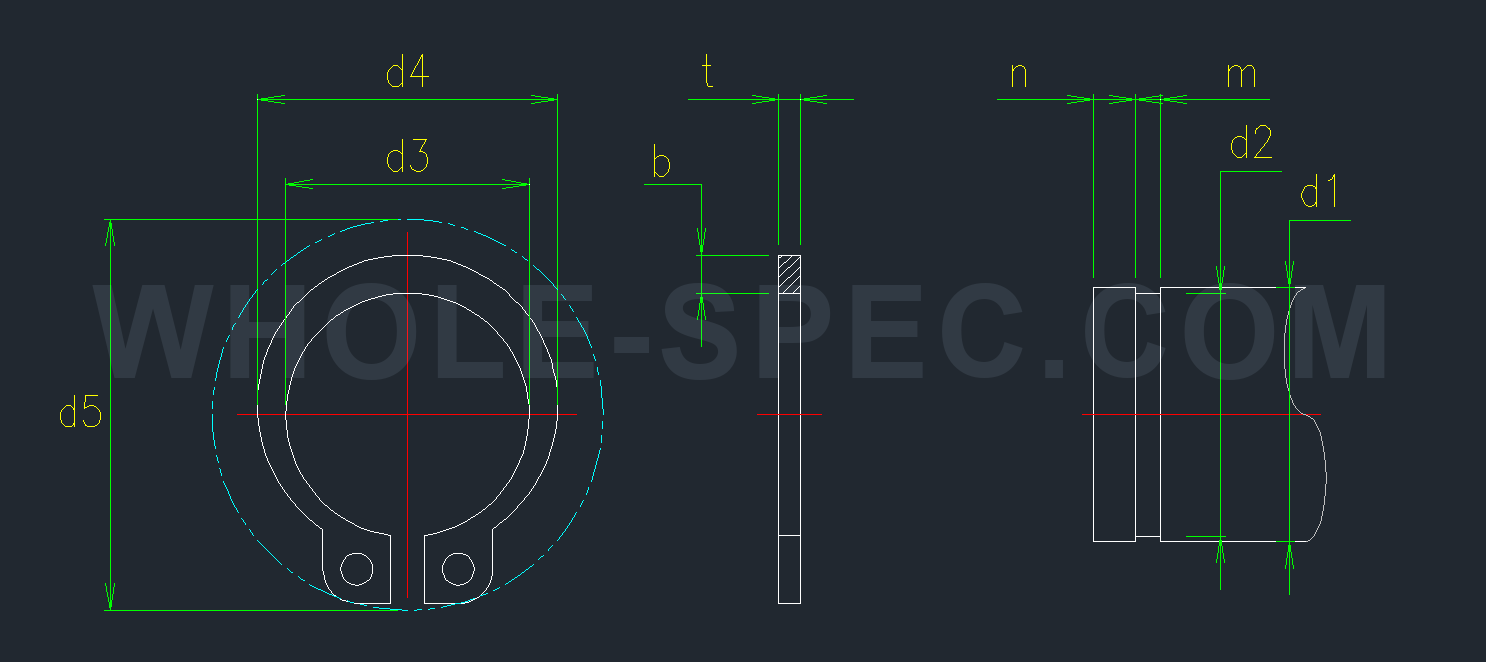

치수 도면DIN축용 스냅링

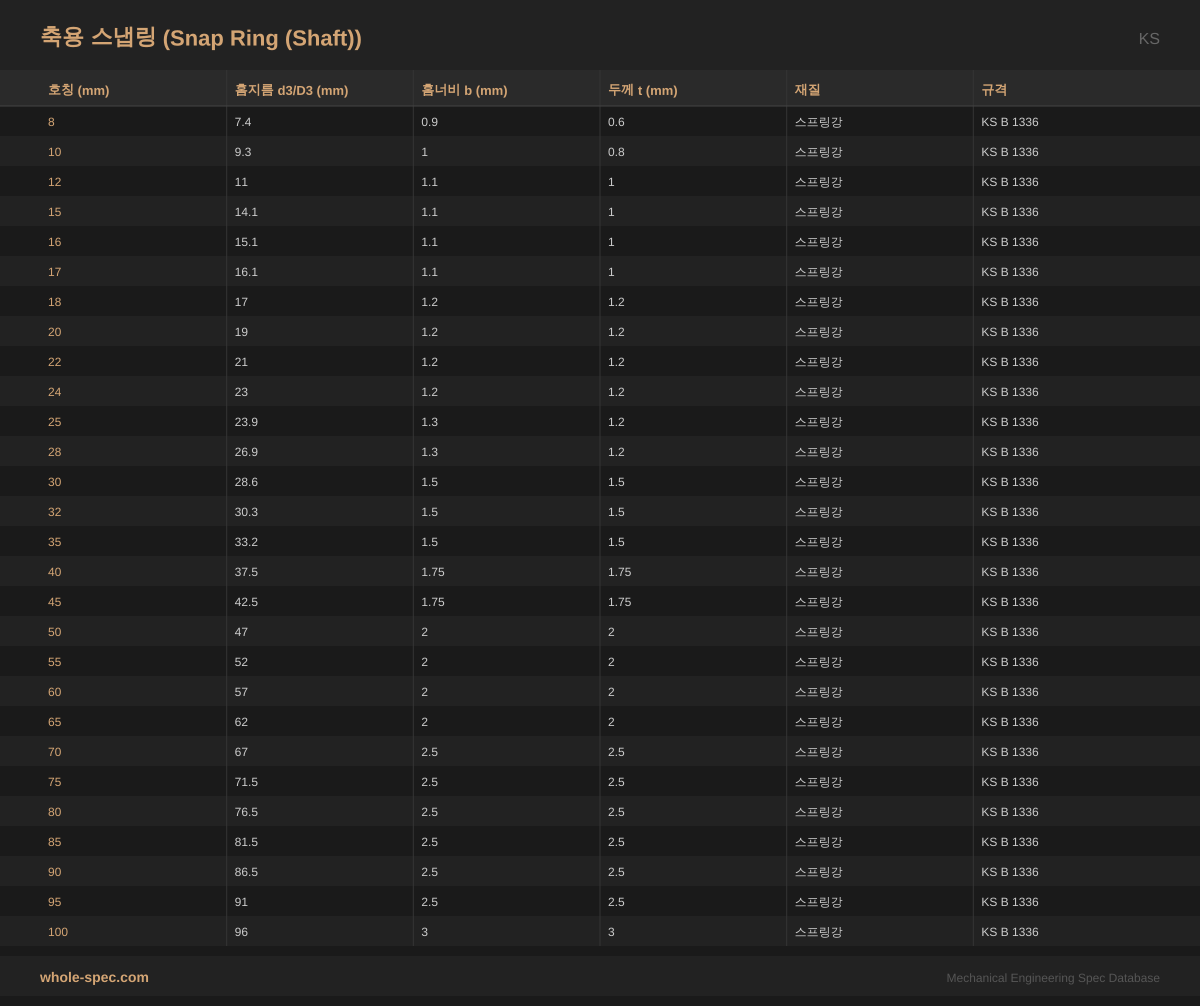

46 사이즈| 호칭 d1 | 홈지름 d2 | 자유내경 d3 | 장착경 d4 | 폭 b | 두께 t | 홈너비 m | 여유 n | 재질 | 규격 |
|---|---|---|---|---|---|---|---|---|---|
| 8 | 7.6 | 7.4 | 14.7 | 1.5 | 0.8 | 0.9 | 0.6 | 스프링강 | DIN 471 |
| 9 | 8.6 | 8.4 | 15.9 | 1.7 | 1 | 1.1 | 0.6 | 스프링강 | DIN 471 |
| 10 | 9.6 | 9.3 | 16.9 | 1.8 | 1 | 1.1 | 0.6 | 스프링강 | DIN 471 |
| 11 | 10.5 | 10.2 | 17.9 | 1.8 | 1 | 1.1 | 0.8 | 스프링강 | DIN 471 |
| 12 | 11.5 | 11 | 18.9 | 1.8 | 1 | 1.1 | 0.8 | 스프링강 | DIN 471 |
| 13 | 12.4 | 11.9 | 20.1 | 2 | 1 | 1.1 | 0.9 | 스프링강 | DIN 471 |
| 14 | 13.4 | 12.9 | 21.4 | 2.1 | 1 | 1.1 | 0.9 | 스프링강 | DIN 471 |
| 15 | 14.3 | 13.8 | 22.6 | 2.2 | 1 | 1.1 | 1.1 | 스프링강 | DIN 471 |
| 16 | 15.2 | 14.7 | 23.8 | 2.2 | 1 | 1.1 | 1.2 | 스프링강 | DIN 471 |
| 17 | 16.2 | 15.7 | 25 | 2.3 | 1 | 1.1 | 1.2 | 스프링강 | DIN 471 |
| 18 | 17 | 16.5 | 26.2 | 2.4 | 1.2 | 1.3 | 1.5 | 스프링강 | DIN 471 |
| 19 | 18 | 17.5 | 27.2 | 2.5 | 1.2 | 1.3 | 1.5 | 스프링강 | DIN 471 |
| 20 | 19 | 18.5 | 28.4 | 2.6 | 1.2 | 1.3 | 1.5 | 스프링강 | DIN 471 |
| 21 | 20 | 19.5 | 29.6 | 2.7 | 1.2 | 1.3 | 1.5 | 스프링강 | DIN 471 |
| 22 | 21 | 20.5 | 30.8 | 2.8 | 1.2 | 1.3 | 1.5 | 스프링강 | DIN 471 |
| 24 | 22.9 | 22.2 | 33.2 | 3 | 1.2 | 1.3 | 1.7 | 스프링강 | DIN 471 |
| 25 | 23.9 | 23.2 | 34.2 | 3 | 1.2 | 1.3 | 1.7 | 스프링강 | DIN 471 |
| 26 | 24.9 | 24.2 | 35.5 | 3.1 | 1.2 | 1.3 | 1.7 | 스프링강 | DIN 471 |
| 28 | 26.6 | 25.9 | 37.9 | 3.2 | 1.5 | 1.6 | 2.1 | 스프링강 | DIN 471 |
| 30 | 28.6 | 27.9 | 40.5 | 3.5 | 1.5 | 1.6 | 2.1 | 스프링강 | DIN 471 |
| 32 | 30.3 | 29.6 | 42.9 | 3.6 | 1.5 | 1.6 | 2.6 | 스프링강 | DIN 471 |
| 34 | 32.3 | 31.5 | 45.3 | 3.8 | 1.5 | 1.6 | 2.6 | 스프링강 | DIN 471 |
| 35 | 33 | 32.2 | 46.8 | 3.9 | 1.5 | 1.6 | 3 | 스프링강 | DIN 471 |
| 36 | 34 | 33.2 | 47.8 | 4 | 1.75 | 1.85 | 3 | 스프링강 | DIN 471 |
| 38 | 36 | 35.2 | 50.2 | 4.2 | 1.75 | 1.85 | 3 | 스프링강 | DIN 471 |
| 40 | 37.5 | 36.5 | 52.6 | 4.4 | 1.75 | 1.85 | 3.8 | 스프링강 | DIN 471 |
| 42 | 39.5 | 38.5 | 55.7 | 4.5 | 1.75 | 1.85 | 3.8 | 스프링강 | DIN 471 |
| 45 | 42.5 | 41.5 | 59.1 | 4.7 | 1.75 | 1.85 | 3.8 | 스프링강 | DIN 471 |
| 48 | 45.5 | 44.5 | 62.5 | 5 | 2 | 1.85 | 3.8 | 스프링강 | DIN 471 |
| 50 | 47 | 45.8 | 64.5 | 5.1 | 2 | 2.15 | 4.5 | 스프링강 | DIN 471 |
| 52 | 49 | 47.8 | 66.7 | 5.2 | 2 | 2.15 | 4.5 | 스프링강 | DIN 471 |
| 55 | 52 | 50.8 | 70.1 | 5.4 | 2 | 2.15 | 4.5 | 스프링강 | DIN 471 |
| 56 | 53 | 51.8 | 71.3 | 5.5 | 2 | 2.15 | 4.5 | 스프링강 | DIN 471 |
| 60 | 57 | 55.8 | 75.5 | 5.8 | 2 | 2.15 | 4.5 | 스프링강 | DIN 471 |
| 62 | 59 | 57.8 | 77.8 | 6 | 2 | 2.15 | 4.5 | 스프링강 | DIN 471 |
| 63 | 60 | 58.8 | 79 | 6.2 | 2 | 2.15 | 4.5 | 스프링강 | DIN 471 |
| 65 | 62 | 60.8 | 81.4 | 6.3 | 2.5 | 2.65 | 4.5 | 스프링강 | DIN 471 |
| 68 | 65 | 63.5 | 84.8 | 6.2 | 2.5 | 2.65 | 4.5 | 스프링강 | DIN 471 |
| 70 | 67 | 65.5 | 87 | 6.6 | 2.5 | 2.65 | 4.5 | 스프링강 | DIN 471 |
| 72 | 69 | 67.5 | 89.2 | 6.8 | 2.5 | 2.65 | 4.5 | 스프링강 | DIN 471 |
| 75 | 72 | 70.5 | 92.6 | 7 | 2.5 | 2.65 | 4.5 | 스프링강 | DIN 471 |
| 80 | 76.5 | 74.5 | 98.1 | 7.4 | 2.5 | 2.65 | 5.3 | 스프링강 | DIN 471 |
| 85 | 81.5 | 79.5 | 103.3 | 7.8 | 3 | 3.15 | 5.3 | 스프링강 | DIN 471 |
| 90 | 86.5 | 84.5 | 108.5 | 8.2 | 3 | 3.15 | 5.3 | 스프링강 | DIN 471 |
| 95 | 91.5 | 89.5 | 114.7 | 8.6 | 3 | 3.15 | 5.3 | 스프링강 | DIN 471 |
| 100 | 96.5 | 94.5 | 120.2 | 9 | 3 | 3.15 | 5.3 | 스프링강 | DIN 471 |
주요 특징
- 축 홈에 장착되어 부품의 축 방향 이탈을 방지하는 C형 스냅링
- 플라이어(스냅링 플라이어) 전용 공구로 장착·분리, 반복 사용 가능
- KS B 1336 / DIN 471 / ISO 5425 규격, 8~100mm 축 직경 대응
주요 적용 분야
기어박스 베어링 고정, 모터 축 부품 위치결정, 감속기 내부 조립, 스프로킷·풀리 고정
자주 묻는 질문
축용 스냅링의 DIN 471과 JIS B 2804의 차이는?
치수는 거의 동일하지만 미세한 두께·홈 깊이 차이가 있을 수 있습니다. 호환 사용 시 규격표의 세부 치수를 반드시 비교하세요.
