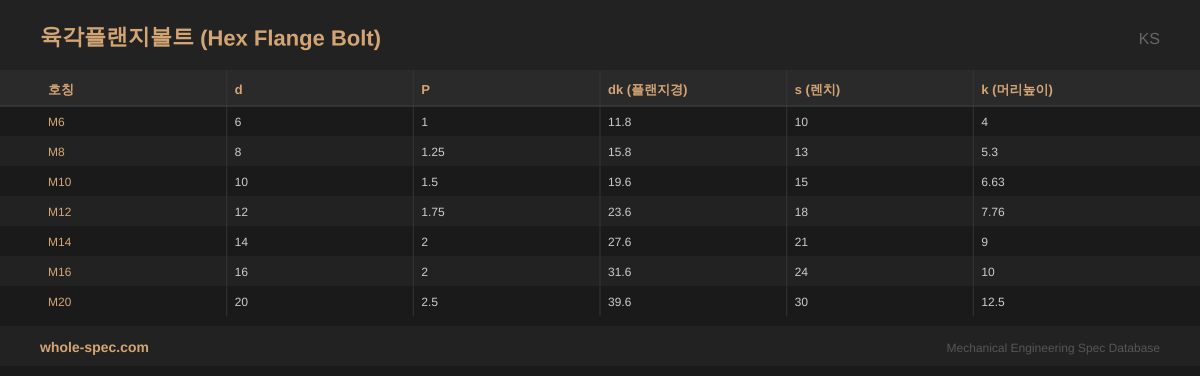

육각플랜지볼트 규격표

머리 하단에 플랜지(넓은 턱)가 일체로 된 육각볼트입니다. 와셔 없이도 넓은 좌면을 확보하며, 진동이 심한 자동차·기계 조립에 많이 사용됩니다.

실무 주의사항

• 세레이션(톱니) 플랜지형은 도장면이나 도금면을 파고들어 풀림을 방지합니다. 단, 재조립 시 상대면에 자국이 남으므로 외관 부위에는 비세레이션형을 사용하세요.
• 플랜지가 와셔 역할을 하므로 별도 와셔를 사용하지 마세요. 와셔를 추가하면 플랜지 좌면 효과가 사라집니다.

선정 가이드

플랜지가 와셔 역할을 하여 별도 와셔 없이 넓은 좌면을 확보합니다. 자동차, 산업기계 등 진동이 심한 환경에서 표준으로 채택됩니다. 세레이션(톱니) 플랜지형은 풀림 방지 효과가 있어 진동 환경에 특히 유리합니다. 와셔를 생략할 수 있으므로 조립 공수와 부품 수를 줄일 수 있습니다.

아래는 육각플랜지볼트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 일체형 플랜지가 와셔 역할, 별도 와셔 없이 넓은 좌면 확보
• 플랜지 하면 세레이션(톱니)으로 진동 이완 방지 효과
• KS B 1058 / ISO 4162, 자동차 체결부 표준으로 경량화 기여

주요 적용 분야

주로 자동차 엔진·미션, 산업용 모터 마운트, 배관 플랜지, 컨베이어 프레임, 농기계 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
