기계구조용탄소강 규격표
Machine Structural Carbon Steel KS Specifications — 6개 사이즈
KS D 3752
S45C(KS/JIS) = Ck45(DIN) = 1045(ANSI)로 대응하는 기계구조용 탄소강입니다. 축·기어·볼트 소재로 가장 많이 사용됩니다.
실무 주의사항
- S45C는 열처리(담금질+뜨임)로 경도 HRC 20~55까지 조절 가능합니다. 열처리 조건(온도·시간)을 도면에 명시하세요.
- S45C는 용접성이 낮습니다. 용접이 필요하면 SM490이나 SS400을 사용하거나, 예열 후 용접하세요.
KS기계구조용탄소강

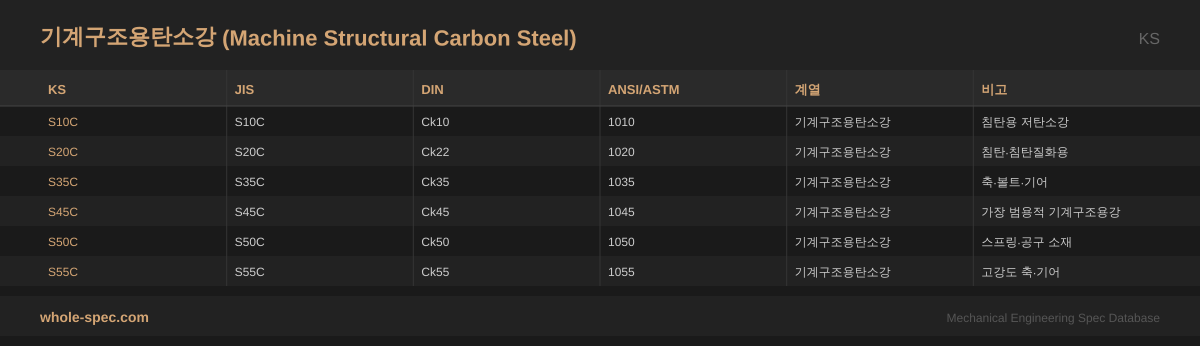

6 사이즈| KS | JIS | DIN | ANSI/ASTM | 계열 | 비고 |
|---|---|---|---|---|---|
| S10C | S10C | Ck10 | 1010 | 기계구조용탄소강 | 침탄용 저탄소강 |
| S20C | S20C | Ck22 | 1020 | 기계구조용탄소강 | 침탄·침탄질화용 |
| S35C | S35C | Ck35 | 1035 | 기계구조용탄소강 | 축·볼트·기어 |
| S45C | S45C | Ck45 | 1045 | 기계구조용탄소강 | 가장 범용적 기계구조용강 |
| S50C | S50C | Ck50 | 1050 | 기계구조용탄소강 | 스프링·공구 소재 |
| S55C | S55C | Ck55 | 1055 | 기계구조용탄소강 | 고강도 축·기어 |
주요 특징
- S45C는 KS/JIS 공통 기호, DIN Ck45, ANSI 1045와 동등 — 가장 범용적 기계구조용강
- 탄소 함량(0.42~0.48%)에 따라 S10C~S55C 계열로 분류, 탄소가 높을수록 강도↑ 가공성↓
- 담금질·뜨임(QT) 처리로 인장강도 700~900MPa 달성 가능
주요 적용 분야
축, 기어, 볼트, 크랭크축, 커플링, 금형 베이스
자주 묻는 질문
S45C의 열처리 후 경도는?
담금질(850°C 유냉)→HRC 50~55. 뜨임 온도에 따라 조절: 200°C→HRC 50, 400°C→HRC 40, 600°C→HRC 25. 용도에 맞는 경도를 뜨임 온도로 설정합니다.
