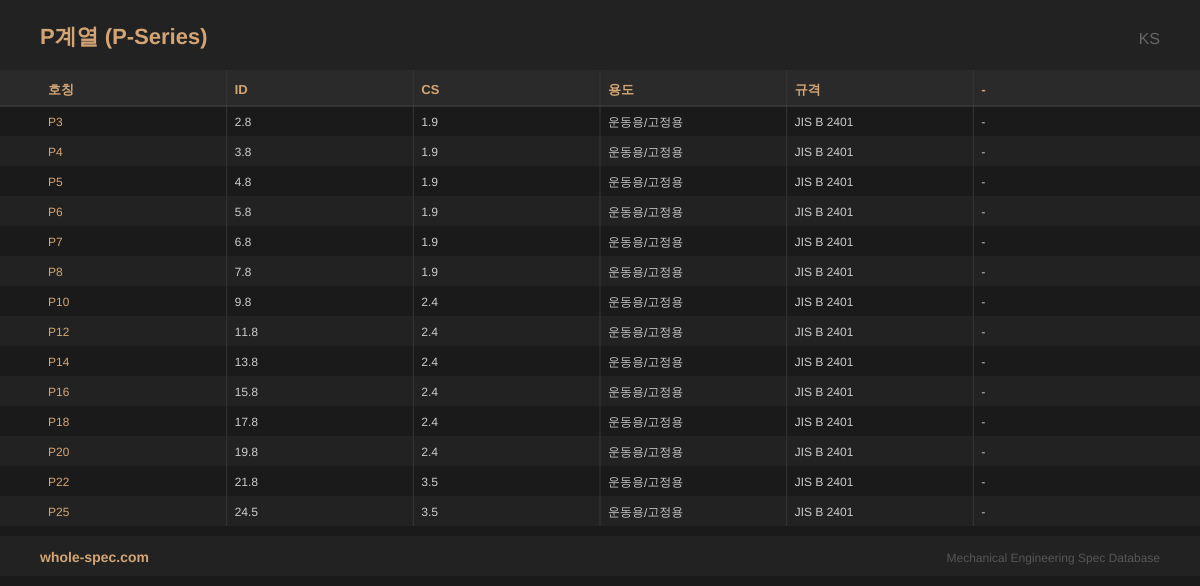

P계열 규격표

JIS P 계열 오링으로, 실린더·피스톤 등 운동용 씰에 주로 사용되는 일본 산업 표준 규격입니다.

실무 주의사항

• 오링을 늘려서 장착할 때 내경 기준 5% 이상 늘어나면 단면이 줄어들어 씰링 성능이 저하됩니다. 적정 신장률 이내에서 사이즈를 선택하세요.

선정 가이드

피스톤·실린더 등 왕복 운동부의 씰링에 사용되는 JIS 규격 오링입니다. 선경(W)과 내경(ID)으로 사이즈를 선택합니다. 운동용이므로 홈 설계 시 마찰과 마모를 최소화하는 압축률(8~16%)을 적용해야 합니다.

아래는 P계열의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• JIS B 2401 P번호 체계, 선경(W) 기준 1.9/2.4/3.5/5.7/8.4mm 5종
• 피스톤용(운동용) 실링 전용 설계, 내경 기준으로 홈 직경 결정
• NBR(일반)·FKM(내열)·EPDM(내약품) 재질별 사용 온도 범위 상이

주요 적용 분야

주로 유압 실린더 피스톤, 공압 밸브 스풀, 유압 잭, 프레스 램 실링, 유압 모터 내부 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
