탭핑나사 규격표
Tapping Screw Specifications — 16개 사이즈
KS B 1030JIS B 1115

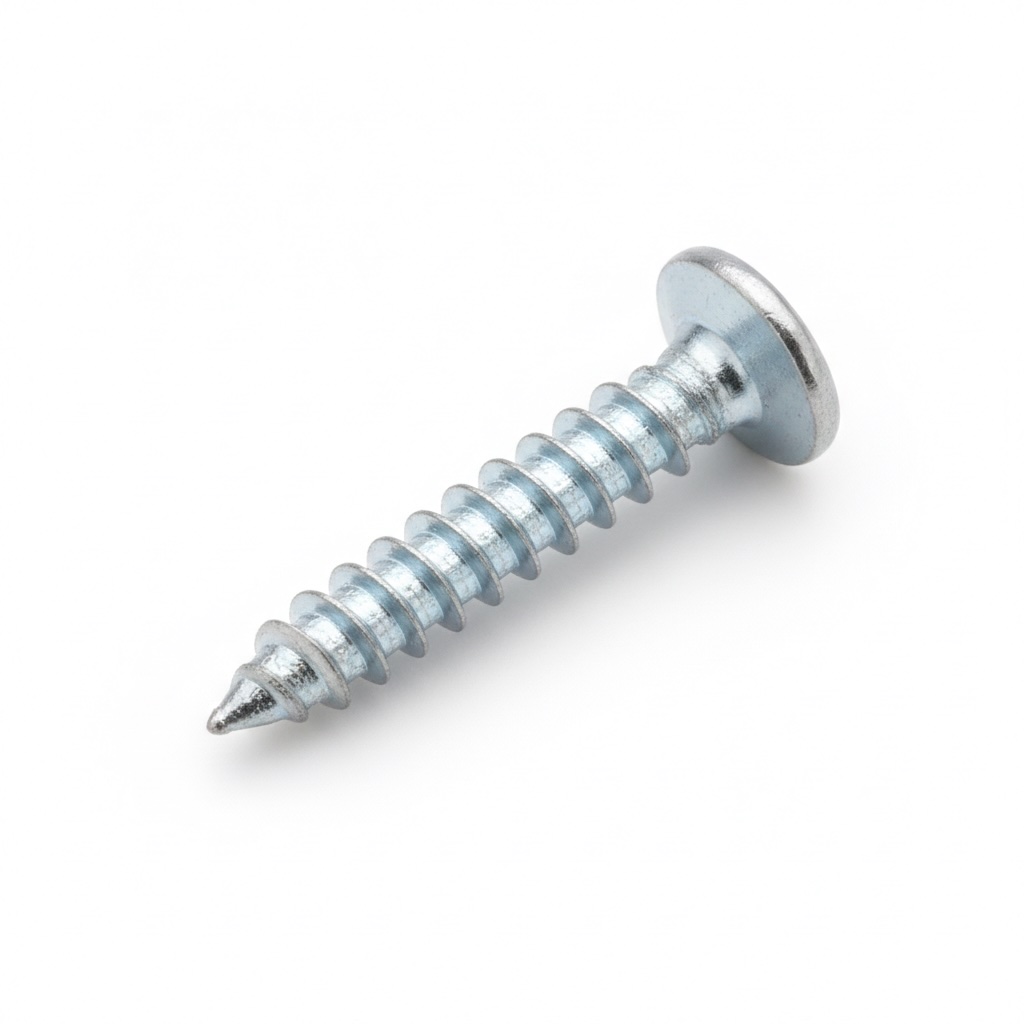

암나사 없이 상대 부재에 직접 나사산을 만들며 체결되는 나사입니다. 판금·플라스틱·목재에 많이 사용됩니다.
실무 주의사항
- 반복 체결 시 나사산이 마모됩니다. 3회 이상 반복 탈착이 예상되면 리벳너트+볼트 조합으로 설계하세요.
- 플라스틱에 사용 시 보스 외경을 나사 외경의 2배 이상으로 설계해야 크랙이 방지됩니다.
선정 가이드
별도의 탭 가공 없이 상대 부재에 직접 나사산을 만들면서 체결되는 나사입니다. 판금(0.5~3mm), 플라스틱, 경합금 체결에 사용합니다. 상대 부재의 재질과 두께에 따라 나사산 형상(삼각/기계나사형)을 선택합니다. 반복 체결 시 나사산이 마모되므로, 분해·재조립이 잦은 곳에는 리벳너트+볼트 조합이 더 적합합니다.

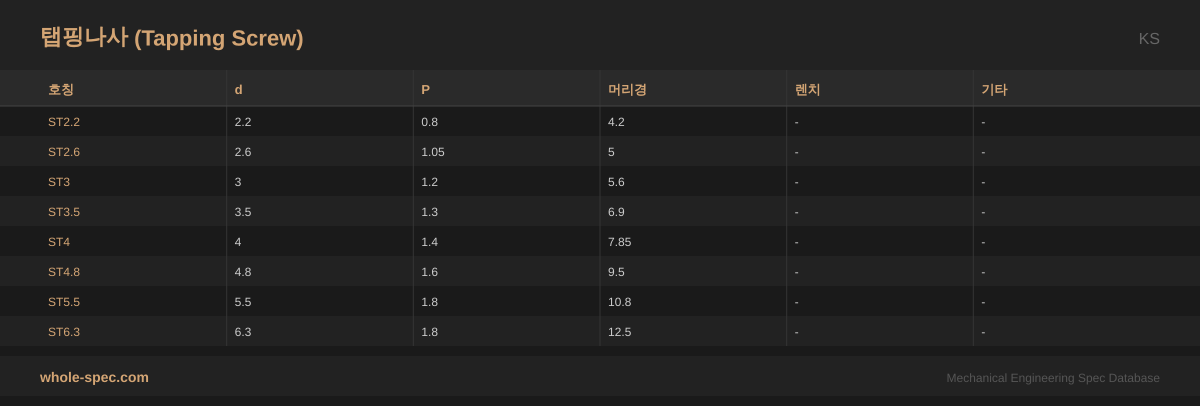

탭핑나사 (Tapping Screw)KS탭핑나사
8 사이즈| 호칭 | d | P | 머리경 | 렌치 | 기타 |
|---|---|---|---|---|---|
| ST2.2 | 2.2 | 0.8 | 4.2 | - | - |
| ST2.6 | 2.6 | 1.05 | 5 | - | - |
| ST3 | 3 | 1.2 | 5.6 | - | - |
| ST3.5 | 3.5 | 1.3 | 6.9 | - | - |
| ST4 | 4 | 1.4 | 7.85 | - | - |
| ST4.8 | 4.8 | 1.6 | 9.5 | - | - |
| ST5.5 | 5.5 | 1.8 | 10.8 | - | - |
| ST6.3 | 6.3 | 1.8 | 12.5 | - | - |
JIS탭핑나사
8 사이즈| 호칭 | d | P | 머리경 | 렌치 | 기타 |
|---|---|---|---|---|---|
| ST2.2 | 2.2 | 0.8 | 4.2 | - | - |
| ST2.6 | 2.6 | 1.05 | 5 | - | - |
| ST3 | 3 | 1.2 | 5.6 | - | - |
| ST3.5 | 3.5 | 1.3 | 6.9 | - | - |
| ST4 | 4 | 1.4 | 7.85 | - | - |
| ST4.8 | 4.8 | 1.6 | 9.5 | - | - |
| ST5.5 | 5.5 | 1.8 | 10.8 | - | - |
| ST6.3 | 6.3 | 1.8 | 12.5 | - | - |
주요 특징
- 자체 나사산 성형(thread-forming)으로 탭 가공 없이 직접 체결
- 삼각나사산(Type AB/B) 또는 기계나사산(Type F) 선택 가능
- ST2.2~ST9.5 전용 호칭, 얇은 판재·플라스틱·경합금 전용 설계
주요 적용 분야
판금 조립, 가전 하우징, 자동차 내장재, 플라스틱 부품 체결, HVAC 덕트
자주 묻는 질문
탭핑나사와 드릴링나사의 차이는?
탭핑나사는 상대 재료에 나사산만 만듭니다(하공 필요). 드릴링나사(셀프 드릴링)는 드릴+탭핑을 동시에 수행하므로 하공이 불필요합니다.
플라스틱에 탭핑나사를 사용해도 되나요?
가능하지만, 보스 외경을 나사 외경의 2배 이상으로 설계해야 크랙을 방지할 수 있습니다. 전용 플라스틱 나사(PT나사)를 사용하면 더 안전합니다.
