저항용접 규격표
Resistance Weld KS Specifications — 2개 사이즈
KS B 0052
전기 저항열을 이용한 점용접·심용접·프로젝션용접의 기호입니다.
실무 주의사항
- 점용접(spot welding)이 가장 많이 사용됩니다. 자동차 차체 조립의 80% 이상이 점용접입니다.
KS저항용접

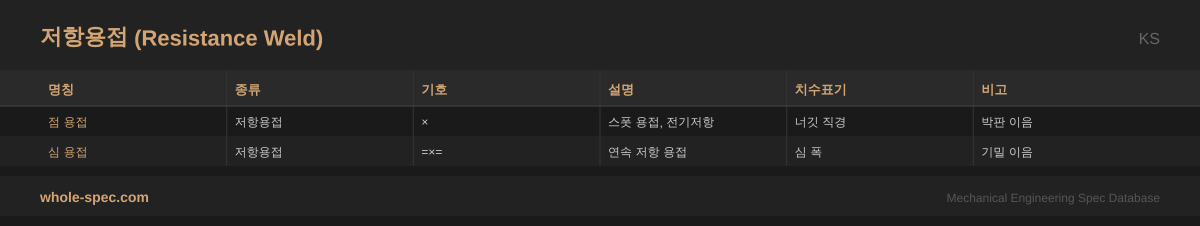

2 사이즈| 명칭 | 종류 | 기호 | 설명 | 치수표기 | 비고 |
|---|---|---|---|---|---|
| 점 용접 | 저항용접 | × | 스폿 용접, 전기저항 | 너깃 직경 | 박판 이음 |
| 심 용접 | 저항용접 | =×= | 연속 저항 용접 | 심 폭 | 기밀 이음 |
아래는 저항용접의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 스폿·시임·프로젝션 3종, 통전 가압으로 접합—별도 용가재 불필요
- 스폿 기호: 원+십자, 개수·피치 기입으로 용접점 배치 지정
- 자동화 친화적, 로봇 스폿건으로 초당 수 점 고속 접합 가능
주요 적용 분야
주로 자동차 차체 조립(스폿), 연료탱크 밀봉(시임), 너트 접합(프로젝션), 가전 판금, 전자기기 케이스 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
점용접의 피치(간격) 기준은?
일반적으로 판두께의 15~20배가 최소 피치입니다. 예: t1.0mm→피치 15~20mm. 너무 가까우면 전류 분류(shunting)로 용접 품질이 저하됩니다.
