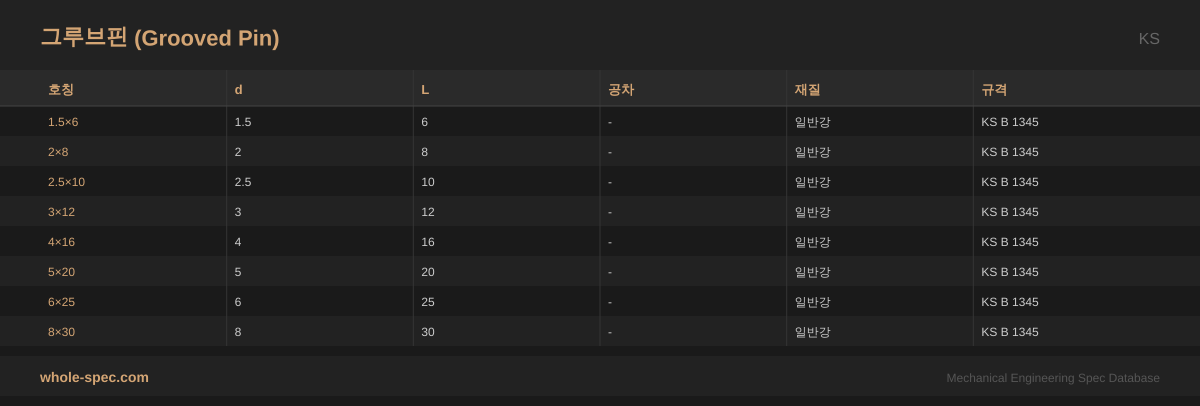

그루브핀 규격표

길이 방향으로 3개의 홈이 파인 원통형 핀으로, 홈의 탄성 변형으로 구멍에 압입 고정됩니다. 스프링핀보다 전단 강도가 높고 재사용 가능합니다.

실무 주의사항

• 스프링핀과 달리 전단 강도가 높아 힌지·레버 등 하중이 큰 곳에 적합합니다.
• 삽입 시 홈 방향에 주의하세요. 3개 홈이 균등 배치되어 있어 방향성은 없으나, 구멍 공차(H8~H9)를 지켜야 합니다.

선정 가이드

외측 3줄 홈의 탄성 변형으로 일반 드릴 구멍에 고정됩니다. 스프링핀보다 단면이 꽉 차 있어 전단 강도가 높고, 평행핀처럼 리머 가공이 필요 없습니다. 경첩, 소형 기어 축, 가전 부품 등 경~중하중 고정에 적합합니다.

아래는 그루브핀의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 축 방향 3줄 홈(groove)이 돌출되어 구멍 벽에 물리는 고정 방식
• 일반 드릴 구멍(H11~H12)에 직접 압입, 리머 불필요
• A/B/C/D/E 타입별 홈 위치(전체·선단·중앙) 구분

주요 적용 분야

주로 경첩 핀, 가전 부품 축, 소형 기어 축, 장난감 조립, 가구 부속 연결 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
