자세공차 규격표
Orientation Tolerance KS Specifications — 3개 사이즈
KS B 0608
평행도·직각도·경사도 등 데이텀 기준 대비 형체의 방향 정밀도를 규정하는 공차입니다.
실무 주의사항
- 데이텀 선정이 핵심입니다. 기능상 가장 중요한 면을 1차 데이텀(A)으로 설정하세요.
- 직각도는 베어링 하우징 가공에 필수입니다. 직각도 불량 시 베어링 수명이 급감합니다.
선정 가이드
데이텀 기준으로 형체의 방향(직각도·평행도·경사도)을 규정합니다. 베어링 하우징의 직각도, 금형 파팅면의 평행도 등이 대표적입니다. 데이텀 선정이 핵심이며, 기능상 가장 중요한 면을 1차 데이텀(A)으로 설정합니다.
KS자세공차

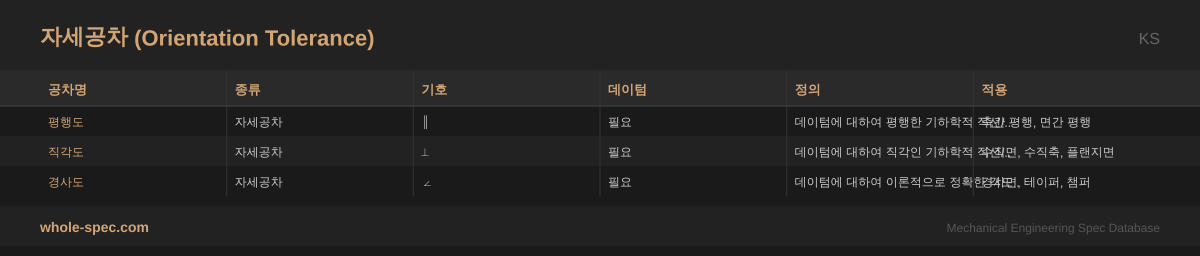

3 사이즈| 공차명 | 종류 | 기호 | 데이텀 | 정의 | 적용 |
|---|---|---|---|---|---|
| 평행도 | 자세공차 | ∥ | 필요 | 데이텀에 대하여 평행한 기하학적 직선/평면으로부터 벗어난 크기 | 축간 평행, 면간 평행 |
| 직각도 | 자세공차 | ⟂ | 필요 | 데이텀에 대하여 직각인 기하학적 직선/평면으로부터 벗어난 크기 | 수직면, 수직축, 플랜지면 |
| 경사도 | 자세공차 | ∠ | 필요 | 데이텀에 대하여 이론적으로 정확한 각도로부터 벗어난 크기 | 경사면, 테이퍼, 챔퍼 |
아래는 자세공차의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 데이텀(기준 형체) 필수 지정, 기준 대비 기울기·직각·평행 관계 규제
- 직각도·평행도·경사도 3종, 2D(선) 또는 3D(면) 공차역 선택
- MMC(최대실체조건) / LMC(최소실체조건) 수식자 적용 가능
주요 적용 분야
주로 베어링 하우징 직각도, 금형 파팅면 평행도, V블록 경사도, 기어 축 정렬, 공작기계 컬럼 직각 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
평행도와 직각도 중 어느 것이 더 많이 사용되나요?
둘 다 매우 자주 사용되지만, 직각도가 약간 더 빈도가 높습니다. 베어링 하우징, 금형 파팅면, 기계 조립면 등에 직각도가 필수입니다.
