톱니와셔(내) 규격표
Internal Tooth Washer KS Specifications — 6개 사이즈
DIN 6798JISO 7093
내측에 톱니가 있어 볼트 머리 아래에서 회전을 방지합니다. 소형 나사에 주로 사용됩니다.
실무 주의사항
- 볼트 머리 아래에 숨으므로 외관이 깔끔합니다. 소형 나사(M3~M6)에 주로 사용됩니다.
- 알루미늄·구리 같은 연질 금속에서 록킹과 표면 보호를 동시에 제공합니다.
선정 가이드
내측에 톱니가 있어 볼트 머리 아래에 숨으므로 외관이 깔끔합니다. 소형 나사(M3~M6)에 주로 사용되며, 알루미늄이나 구리 같은 연질 금속 표면에서 록킹 효과와 표면 보호를 동시에 제공합니다.
KS톱니와셔(내)

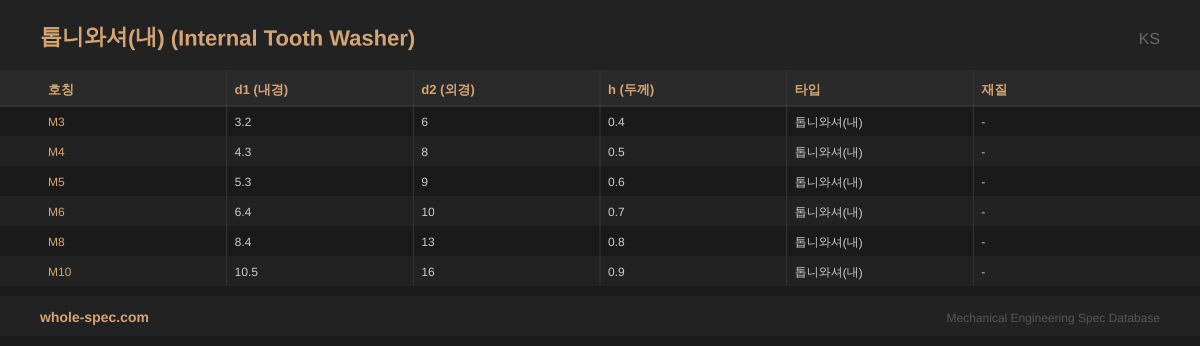

6 사이즈| 호칭 | d1 (내경) | d2 (외경) | h (두께) | 타입 | 재질 |
|---|---|---|---|---|---|
| M3 | 3.2 | 6 | 0.4 | 톱니와셔(내) | - |
| M4 | 4.3 | 8 | 0.5 | 톱니와셔(내) | - |
| M5 | 5.3 | 9 | 0.6 | 톱니와셔(내) | - |
| M6 | 6.4 | 10 | 0.7 | 톱니와셔(내) | - |
| M8 | 8.4 | 13 | 0.8 | 톱니와셔(내) | - |
| M10 | 10.5 | 16 | 0.9 | 톱니와셔(내) | - |
아래는 톱니와셔(내)의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 내주면 톱니가 볼트 머리 아래에 숨어 외관 깔끔, 좌면 손상 최소
- DIN 6798J 규격, 볼트 머리 직경보다 작아 외부 노출 없음
- 연질 금속(알루미늄·구리) 체결 시 표면 보호하면서 록킹 효과
주요 적용 분야
주로 외관 중시 제품 내부, 알루미늄 하우징, 구리 부스바 체결, 전자기기 내장, 계측기기 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
내치 톱니와셔와 외치 톱니와셔의 용도 차이는?
내치는 볼트 머리 아래에 숨어 외관이 깔끔하고 소형 나사에 적합합니다. 외치는 접촉면이 넓어 록킹 효과가 크고 전기 접지에 효과적입니다.
