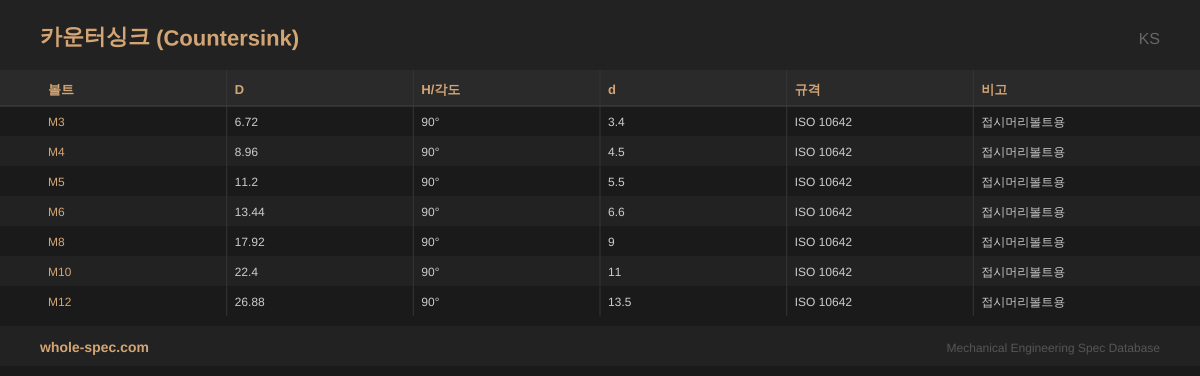

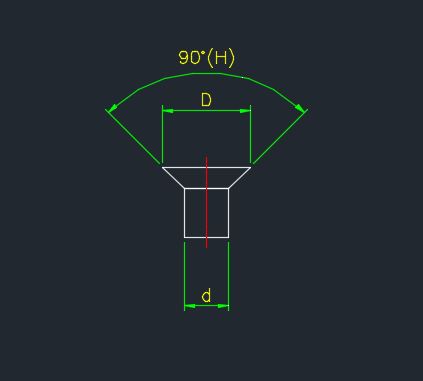

카운터싱크 규격표

심화 가이드

90°(미터) vs 82°(인치) 각도 함정 — 카운터싱크 최대 오답

ISO 10642·DIN 7991·JIS 접시머리는 90°, ANSI 인치 소켓 접시는 82°이며, 항공은 100°·120°, 일부 목재나사는 82°를 씁니다. 82° 나사를 90° 카운터싱크에 넣으면 머리가 림에서 선접촉해 흔들리고 플러시가 안 됩니다. 반대로 90° 나사를 82° 카운터싱크에 넣으면 머리 끝만 바닥에 점접촉해 좌면이 거의 닿지 않습니다. 카운터싱크 각도는 반드시 사용할 볼트 머리각과 일치시켜야 하며, 카운터싱크 커터도 90°·82°·100° 등 각도별로 따로 있으니 도면과 볼트 규격을 먼저 확인하고 커터를 고릅니다.

치수는 깊이가 아니라 표면 직경으로 관리한다 — 직경 오차의 절반이 플러시 오차

카운터싱크는 원뿔이 머리를 안착시키므로, 제어해야 할 변수는 깊이가 아니라 표면에서의 카운터싱크 직경입니다. 90°에서는 플러시 오차 = 카운터싱크 직경 오차 ÷ 2의 관계가 성립해, 직경을 0.1mm 크게 깎으면 머리가 0.05mm 함몰합니다. 과대 가공하면 머리가 표면 아래로 들어가고 주변에 나이프엣지가 생기며, 과소 가공하면 머리가 표면 위로 돌출합니다. 그래서 깊이를 재는 대신 카운터싱크 게이지나 플러시 게이지로 직경·플러시를 측정하고, 머신 카운터싱크는 마이크로스톱으로 직경을 반복 재현합니다.

얇은 판재 한계 — 나이프엣지가 생기면 절삭 대신 딤플링

판 두께가 접시머리의 침몰 깊이보다 얇으면 원뿔이 판을 관통해 좌면이 소실되고 칼날 같은 나이프엣지가 남습니다. 대략 최소 판 두께 ≈ 머리 침몰 깊이 + 약 0.5mm를 확보해야 절삭 카운터싱크가 성립합니다. 이보다 얇으면 깎아내는 머신 카운터싱크 대신 딤플링(판금을 원뿔 펀치로 눌러 성형)으로 좌면을 만듭니다 — 재료를 제거하지 않고 변형시켜 단면을 유지하므로 항공기 외판의 표준 공법입니다. 즉 얇은 판에는 깎지 말고 눌러서 카운터싱크를 만든다는 것이 핵심입니다.

카운터싱크 vs 카운터보어 선택 — 접시머리가 인장에 약한 이유

표면 위로 어떤 돌출도 허용되지 않으면(완전 플러시) 카운터싱크+접시머리를, 머리는 숨기되 강도가 더 중요하면 카운터보어+캡볼트를 씁니다. 접시머리가 인장에 약한 것은 원뿔의 쐐기 효과 때문입니다 — 축력의 일부가 카운터싱크 벽을 바깥으로 밀어내는 반경방향 힘으로 바뀌어 클램프 효율이 떨어지고, 얇은 재료에서는 머리가 구멍을 통째로 빠져나가는 풀스루나 주변 균열이 생깁니다. 그래서 진동·반복 인장이 큰 조인트에는 평면이 꼭 필요한 게 아니라면 카운터보어+캡볼트가 안전합니다.

공구와 채터 — 연질재엔 단일날·저속, 다날은 채터를 남긴다

알루미늄처럼 무른 재료를 카운터싱크할 때 다날(여러 날) 공구를 빠르게 돌리면 로브(꽃잎) 모양의 채터 자국이 남아 원뿔이 비원형이 됩니다 — 그러면 머리가 흔들려 플러시가 안 됩니다. 연질재에는 단일날(1매 날) 공구나 0°~음의 레이크를 가진 공구를 저속으로 써야 깨끗한 원뿔이 나옵니다. 깊이를 여러 구멍에 반복 재현해야 하면 파일럿 케이지가 달린 마이크로스톱 카운터싱크를 써서 직경을 일정하게 잡습니다. 채터가 난 카운터싱크는 재가공으로 살려야 하므로, 처음부터 공구·절삭속도를 맞추는 게 중요합니다.
