SC형 오일씰 규격표
SC Oil Seal KS Specifications — 12개 사이즈
KS B 2804
단일 립 구조(SC형)의 오일씰로 오일 밀봉 전용입니다. TC형보다 저마찰·저발열이며, 청결한 환경의 경하중·저속 회전축에 적합합니다.
실무 주의사항
- 단일 립(오일 밀봉 전용)으로 TC형보다 마찰이 적고 발열이 적습니다. 청정 환경의 경하중·저속 축에 적합합니다.
- 먼지가 많은 환경에서는 TC형을 사용하세요. SC형은 먼지 차단 기능이 없습니다.
KSSC형 오일씰

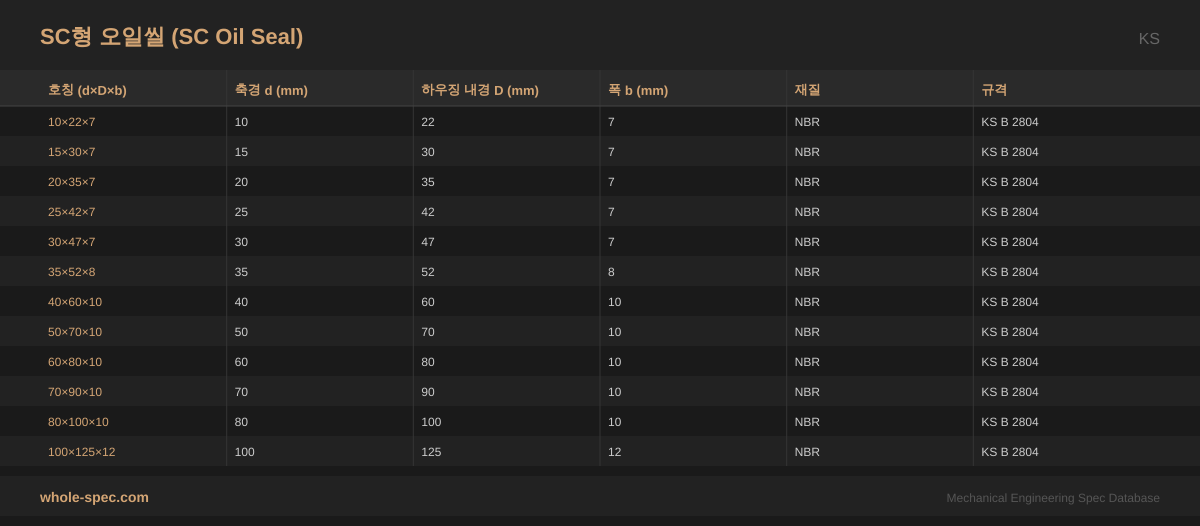

12 사이즈| 호칭 (d×D×b) | 축경 d (mm) | 하우징 내경 D (mm) | 폭 b (mm) | 재질 | 규격 |
|---|---|---|---|---|---|
| 10×22×7 | 10 | 22 | 7 | NBR | KS B 2804 |
| 15×30×7 | 15 | 30 | 7 | NBR | KS B 2804 |
| 20×35×7 | 20 | 35 | 7 | NBR | KS B 2804 |
| 25×42×7 | 25 | 42 | 7 | NBR | KS B 2804 |
| 30×47×7 | 30 | 47 | 7 | NBR | KS B 2804 |
| 35×52×8 | 35 | 52 | 8 | NBR | KS B 2804 |
| 40×60×10 | 40 | 60 | 10 | NBR | KS B 2804 |
| 50×70×10 | 50 | 70 | 10 | NBR | KS B 2804 |
| 60×80×10 | 60 | 80 | 10 | NBR | KS B 2804 |
| 70×90×10 | 70 | 90 | 10 | NBR | KS B 2804 |
| 80×100×10 | 80 | 100 | 10 | NBR | KS B 2804 |
| 100×125×12 | 100 | 125 | 12 | NBR | KS B 2804 |
아래는 SC형 오일씰의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 단일립(SC) 구조로 간단한 오일 밀봉 전용, TC형 대비 저마찰·저발열
- 먼지나 이물질이 적은 청결한 환경에 적합, 내경이 립 직접 접촉
- KS B 2804 규격, TC형보다 경제적이며 경하중·저속 축에 적용
주요 적용 분야
주로 기어박스 소형 축 씰링, 농기계·건설기계 축 씰링, 오염이 없는 내부 실린더 씰 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
SC형 오일씰의 마찰 토크는 TC형 대비 어느 정도인가요?
TC형 대비 약 30~50% 낮습니다. 부립(먼지 립)이 없어 접촉면이 적기 때문입니다. 고속 회전이나 에너지 손실 최소화가 필요한 곳에 유리합니다.
