미터가는나사 규격표
Fine Thread KS Specifications — 24개 사이즈
ISO 724
ISO 724 미터 가는나사 규격표. 동일 호칭지름에서 보통나사보다 피치가 작아 진동이 심한 환경이나 박벽 부품에 사용. M8~M64 주요 가는나사 규격 수록.
실무 주의사항
- 동일 호칭경에서 보통나사보다 피치가 작아 진동 환경에서 풀림에 강합니다. 단, 나사산이 얕아 체결 깊이에 주의하세요.
- 박벽 부품이나 유압 포트처럼 벽두께가 제한된 곳에 사용합니다. 보통나사는 벽두께가 부족할 수 있습니다.
KS미터가는나사

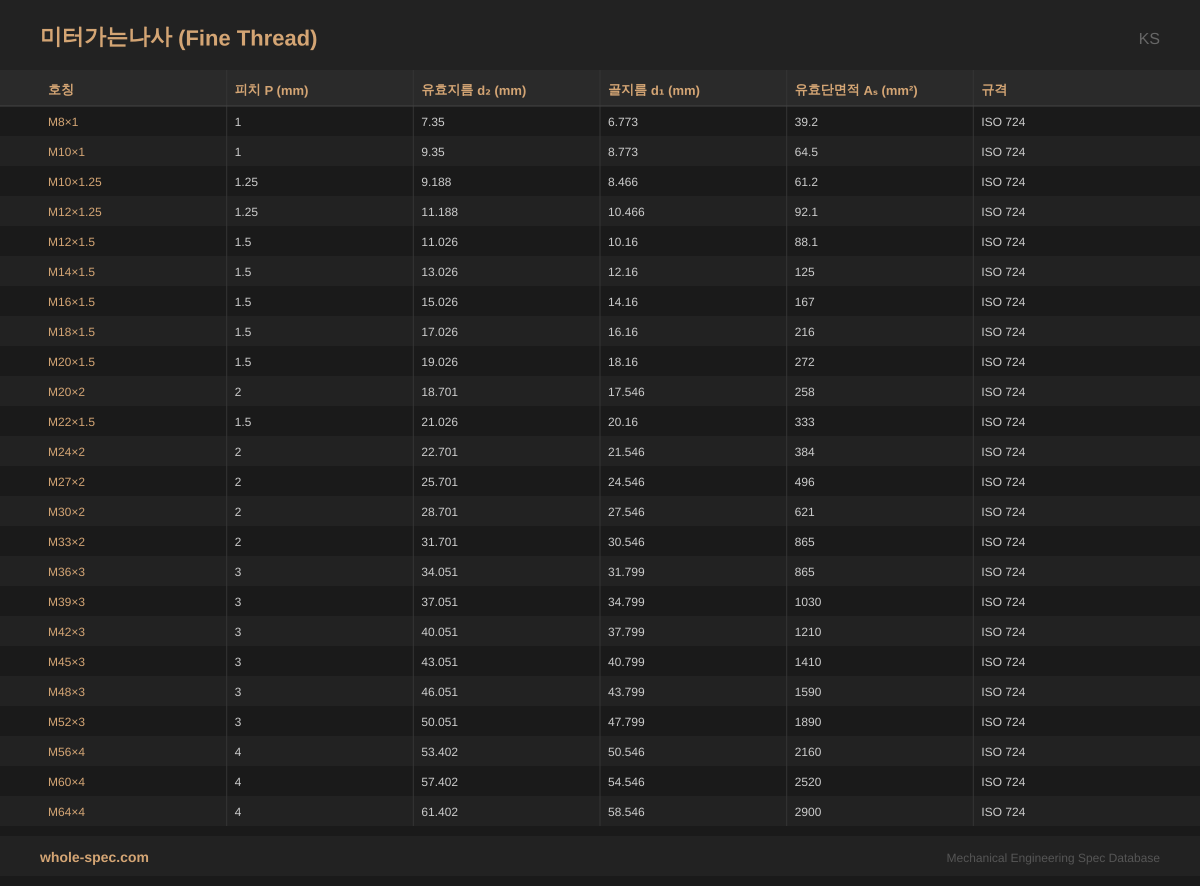

24 사이즈| 호칭 | 피치 P (mm) | 유효지름 d₂ (mm) | 골지름 d₁ (mm) | 유효단면적 Aₛ (mm²) | 규격 |
|---|---|---|---|---|---|
| M8×1 | 1 | 7.35 | 6.773 | 39.2 | ISO 724 |
| M10×1 | 1 | 9.35 | 8.773 | 64.5 | ISO 724 |
| M10×1.25 | 1.25 | 9.188 | 8.466 | 61.2 | ISO 724 |
| M12×1.25 | 1.25 | 11.188 | 10.466 | 92.1 | ISO 724 |
| M12×1.5 | 1.5 | 11.026 | 10.16 | 88.1 | ISO 724 |
| M14×1.5 | 1.5 | 13.026 | 12.16 | 125 | ISO 724 |
| M16×1.5 | 1.5 | 15.026 | 14.16 | 167 | ISO 724 |
| M18×1.5 | 1.5 | 17.026 | 16.16 | 216 | ISO 724 |
| M20×1.5 | 1.5 | 19.026 | 18.16 | 272 | ISO 724 |
| M20×2 | 2 | 18.701 | 17.546 | 258 | ISO 724 |
| M22×1.5 | 1.5 | 21.026 | 20.16 | 333 | ISO 724 |
| M24×2 | 2 | 22.701 | 21.546 | 384 | ISO 724 |
| M27×2 | 2 | 25.701 | 24.546 | 496 | ISO 724 |
| M30×2 | 2 | 28.701 | 27.546 | 621 | ISO 724 |
| M33×2 | 2 | 31.701 | 30.546 | 865 | ISO 724 |
| M36×3 | 3 | 34.051 | 31.799 | 865 | ISO 724 |
| M39×3 | 3 | 37.051 | 34.799 | 1030 | ISO 724 |
| M42×3 | 3 | 40.051 | 37.799 | 1210 | ISO 724 |
| M45×3 | 3 | 43.051 | 40.799 | 1410 | ISO 724 |
| M48×3 | 3 | 46.051 | 43.799 | 1590 | ISO 724 |
| M52×3 | 3 | 50.051 | 47.799 | 1890 | ISO 724 |
| M56×4 | 4 | 53.402 | 50.546 | 2160 | ISO 724 |
| M60×4 | 4 | 57.402 | 54.546 | 2520 | ISO 724 |
| M64×4 | 4 | 61.402 | 58.546 | 2900 | ISO 724 |
자주 묻는 질문
M10 가는나사의 피치는?
1.25mm 또는 1.0mm입니다. 가는나사는 여러 피치 옵션이 있으며, 도면에 반드시 피치를 표기합니다(예: M10×1.25). 생략하면 보통나사(M10×1.5)로 간주됩니다.
