스러스트볼베어링 규격표
Thrust Ball Bearing KS Specifications — 7개 사이즈
KS B 2001ISO 104JIS B 1526
축 방향(스러스트) 하중만 전담하는 베어링입니다. 수직축·유압 실린더·회전 테이블 등에 사용됩니다.
실무 주의사항
- 순수 축방향 하중만 지지합니다. 레이디얼 하중이 조금이라도 작용하면 궤도면이 손상됩니다.
- 고속 회전에 부적합합니다. 원심력으로 볼이 궤도를 벗어날 수 있으므로 회전 속도 한계를 확인하세요.
선정 가이드
순수 축방향(스러스트) 하중만 지지합니다. 레이디얼 하중은 받을 수 없습니다. 공작기계 스크류 잭, 수직축, 회전 테이블 등에 사용됩니다. 고속 회전에는 부적합하며, 고속이 필요하면 앵귤러 컨택트 베어링을 검토하세요.
KS스러스트볼베어링

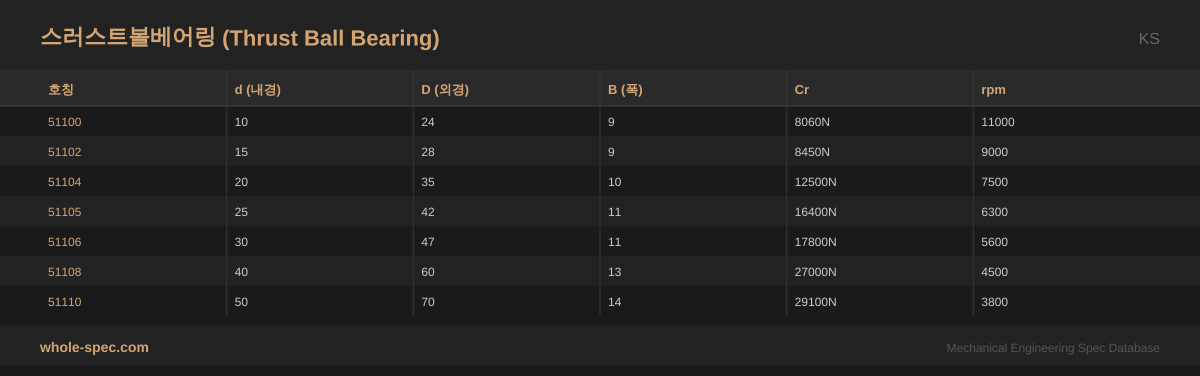

7 사이즈| 호칭 | d (내경) | D (외경) | B (폭) | Cr | rpm |
|---|---|---|---|---|---|
| 51100 | 10 | 24 | 9 | 8060N | 11000 |
| 51102 | 15 | 28 | 9 | 8450N | 9000 |
| 51104 | 20 | 35 | 10 | 12500N | 7500 |
| 51105 | 25 | 42 | 11 | 16400N | 6300 |
| 51106 | 30 | 47 | 11 | 17800N | 5600 |
| 51108 | 40 | 60 | 13 | 27000N | 4500 |
| 51110 | 50 | 70 | 14 | 29100N | 3800 |
아래는 스러스트볼베어링의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 축방향(스러스트) 전용 하중 지지, 레이디얼 하중 부담 불가
- 51100~51400 계열, 하우징 와셔+축 와셔+볼 케이지 3요소 구성
- 저속 회전 전용, 고속 시 원심력에 의한 볼 궤도 이탈 위험
주요 적용 분야
주로 공작기계 스크류 잭, 수직축 하중 지지, 회전 테이블, 크레인 훅 선회, 유압 프레스 볼시트 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
스러스트 베어링에 레이디얼 하중이 걸리면?
궤도면이 손상됩니다. 스러스트 베어링은 순수 축하중 전용입니다. 복합 하중(레이디얼+축)이 있으면 앵귤러 컨택트 또는 테이퍼 롤러를 사용하세요.
