랙기어 규격표
Rack Gear KS Specifications — 4개 사이즈
KS B 1401JIS B 1702

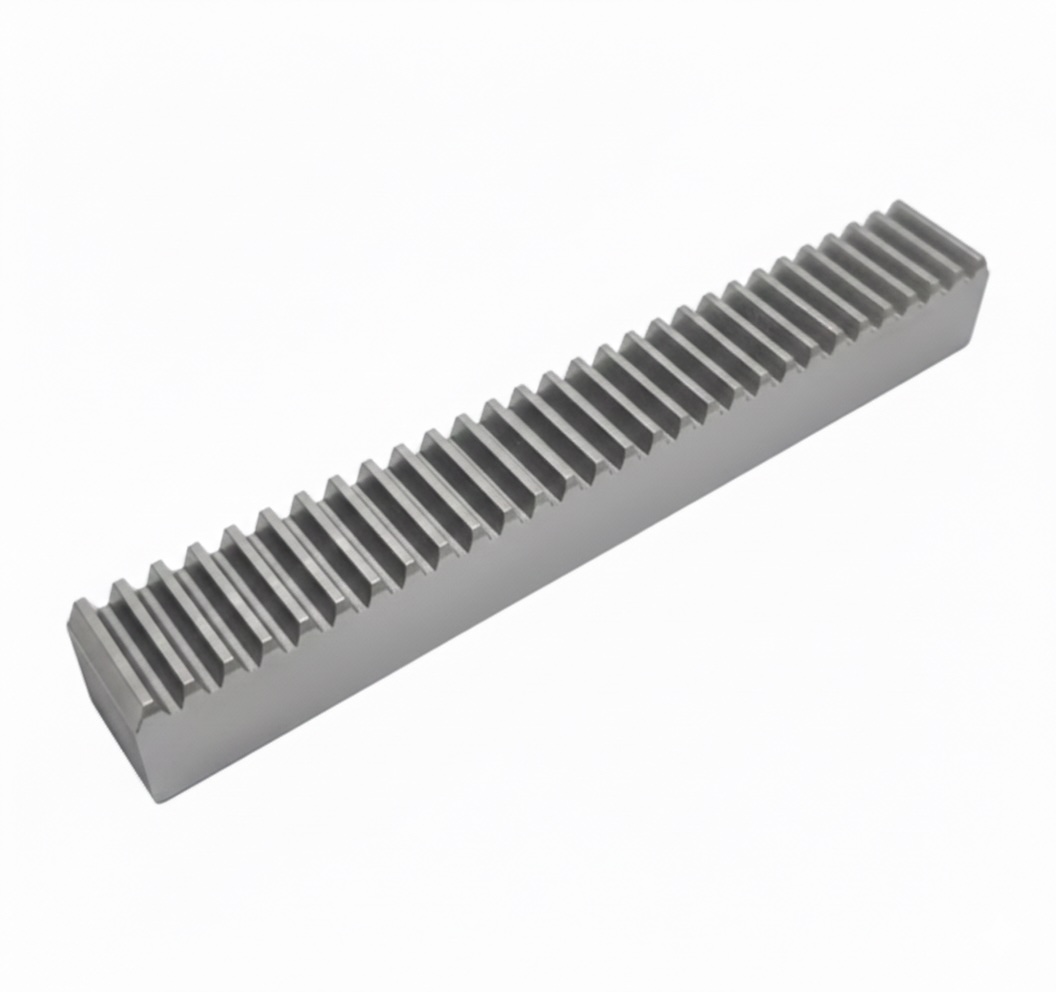

직선 형태의 기어로, 피니언과 맞물려 회전 운동을 직선 운동으로 변환합니다. CNC·자동문·이송장치에 사용됩니다.
실무 주의사항
- 랙과 피니언의 모듈이 반드시 일치해야 합니다. 백래시를 최소화하려면 스프링 예압 방식을 적용하세요.
- 긴 스트로크에서 랙 이음 부위의 정밀도가 중요합니다. 이음부에서 피치가 어긋나면 진동과 소음이 발생합니다.
선정 가이드
회전 운동을 직선 운동으로 변환합니다. CNC 갠트리, 자동문, 리니어 액추에이터 등에 사용됩니다. 랙과 피니언의 모듈이 일치해야 합니다.
랙기어 (Rack Gear)KS랙기어

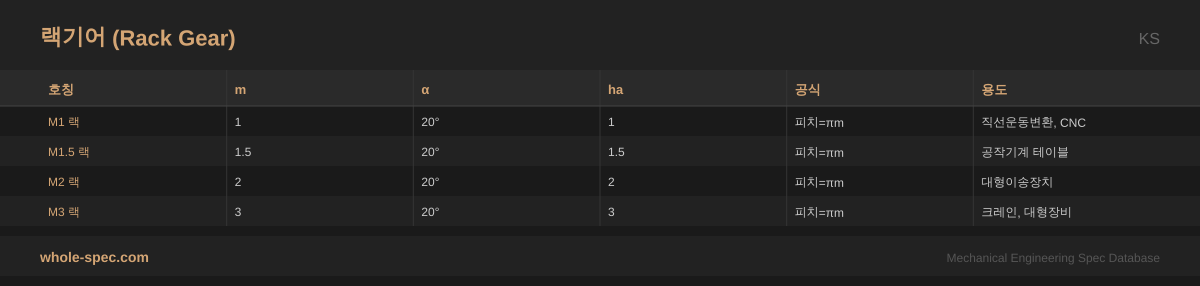

4 사이즈| 호칭 | m | α | ha | 공식 | 용도 |
|---|---|---|---|---|---|
| M1 랙 | 1 | 20° | 1 | 피치=πm | 직선운동변환, CNC |
| M1.5 랙 | 1.5 | 20° | 1.5 | 피치=πm | 공작기계 테이블 |
| M2 랙 | 2 | 20° | 2 | 피치=πm | 대형이송장치 |
| M3 랙 | 3 | 20° | 3 | 피치=πm | 크레인, 대형장비 |
아래는 랙기어의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 직선형 기어(랙) + 피니언 조합으로 회전 ↔ 직선운동 변환
- 스트로크 제한 없음, 랙 이음 연결로 무한 직선 이송 가능
- 모듈 1~10, 정밀 연삭 랙은 누적 피치 오차 ±0.02mm/m 수준
주요 적용 분야
주로 CNC 갠트리 이송, 자동문 개폐, 사출기 금형 이동, 공작기계 테이블, AGV 주행 구동 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
랙-피니언의 백래시를 줄이는 방법은?
스프링 예압 피니언(이중 피니언 중 하나에 스프링 부하), 분할 피니언, 또는 랙 압접 방식으로 백래시를 줄일 수 있습니다.
