억지끼워맞춤 규격표
Interference Fit KS Specifications — 6개 사이즈
KS B 0401
축이 구멍보다 커서 압입해야 하는 끼워맞춤입니다. 영구 고정이 필요한 베어링·부시·기어 장착에 사용됩니다.
실무 주의사항
- 열박음(가열) 시 가열 온도 = 축재질의 열팽창계수를 고려하여 계산합니다. 알루미늄 하우징은 강재 대비 팽창이 2배이므로 과열 주의하세요.
- 압입 후 부품 변형 여부를 반드시 확인하세요. 특히 박벽 부시나 얇은 하우징은 억지량이 과하면 진원도가 틀어집니다.
선정 가이드
축이 구멍보다 크므로 프레스 압입 또는 열박음(가열 팽창)으로 조립합니다. H7/p6(경압입), H7/r6(중압입), H7/s6(강압입) 등이 있습니다. 베어링 내륜 고정, 기어-축 압입, 부시 삽입 등 영구 고정에 사용합니다. 과도한 억지량은 부품 변형이나 균열을 유발하므로 계산이 필요합니다.
KS억지끼워맞춤

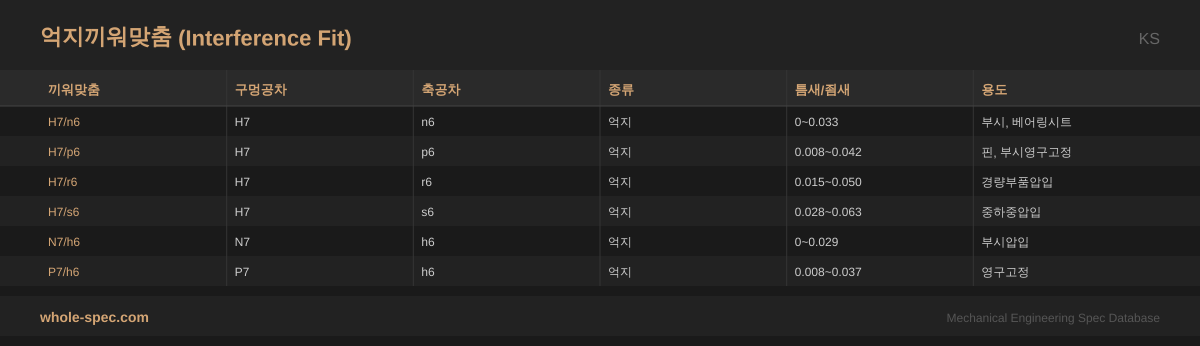

6 사이즈| 끼워맞춤 | 구멍공차 | 축공차 | 종류 | 틈새/죔새 | 용도 |
|---|---|---|---|---|---|
| H7/n6 | H7 | n6 | 억지 | 0~0.033 | 부시, 베어링시트 |
| H7/p6 | H7 | p6 | 억지 | 0.008~0.042 | 핀, 부시영구고정 |
| H7/r6 | H7 | r6 | 억지 | 0.015~0.050 | 경량부품압입 |
| H7/s6 | H7 | s6 | 억지 | 0.028~0.063 | 중하중압입 |
| N7/h6 | N7 | h6 | 억지 | 0~0.029 | 부시압입 |
| P7/h6 | P7 | h6 | 억지 | 0.008~0.037 | 영구고정 |
아래는 억지끼워맞춤의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 축 공차역 p~z + 구멍 공차역 H, 항상 음(−)의 틈새(억지량) 보장
- H7/p6(경압입), H7/r6(중압입), H7/s6(강압입) 대표 조합
- 유압 프레스 또는 열박음(가열 팽창)으로 조립, 전단 토크 전달 가능
주요 적용 분야
주로 기어-축 압입, 베어링 내륜 고정, 부시 압입, 플라이휠 허브, 밸브 시트 삽입 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
압입력은 어떻게 계산하나요?
압입력(N) ≈ π × d × L × μ × p. d=접촉직경, L=접촉길이, μ=마찰계수(강-강 약 0.12), p=접촉면압(억지량에서 계산). 정확한 계산은 Lame 공식을 사용합니다.
