구상흑연주철 규격표
Ductile Iron KS Specifications — 3개 사이즈
KS D 4302
FCD400(JIS) = GCD400(KS) = EN-GJS-400-15(DIN) = A536 Gr.60-40-18(ANSI)로 대응합니다. 연성이 우수한 구상흑연주철입니다.
실무 주의사항
- FCD는 회주철(FC) 대비 인성과 강도가 훨씬 높습니다. 크랭크샤프트·기어·밸브 등 고강도 주물에 적합합니다.
- 구상화 처리(Mg 첨가)의 품질이 기계적 성질에 직접 영향합니다. 주조 시 구상화율 80% 이상을 확인하세요.

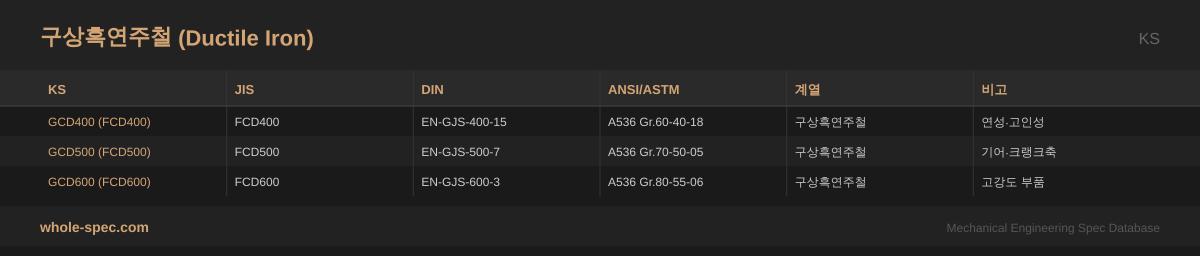

KS구상흑연주철
3 사이즈| KS | JIS | DIN | ANSI/ASTM | 계열 | 비고 |
|---|---|---|---|---|---|
| GCD400 (FCD400) | FCD400 | EN-GJS-400-15 | A536 Gr.60-40-18 | 구상흑연주철 | 연성·고인성 |
| GCD500 (FCD500) | FCD500 | EN-GJS-500-7 | A536 Gr.70-50-05 | 구상흑연주철 | 기어·크랭크축 |
| GCD600 (FCD600) | FCD600 | EN-GJS-600-3 | A536 Gr.80-55-06 | 구상흑연주철 | 고강도 부품 |
아래는 구상흑연주철의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- GCD(FCD) 시리즈, 흑연이 구상(nodular)으로 분포하여 회주철 대비 인성 5~10배 향상
- FCD400(인장 400 MPa)/FCD500/FCD600/FCD700, 열처리로 추가 경화 가능
- 주조성과 강도를 동시 충족, 단강품 대체로 원가 절감 가능
주요 적용 분야
주로 자동차 크랭크축, 유압 밸브 보디, 파이프 관이음, 기어 하우징, 풍력 허브 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
FCD400과 FCD700의 차이는?
FCD400(인장 400MPa, 연신율 15%)은 인성 중시, FCD700(인장 700MPa, 연신율 2%)은 강도 중시입니다. 충격이 있으면 FCD400, 정하중 강도가 필요하면 FCD700을 선택하세요.
