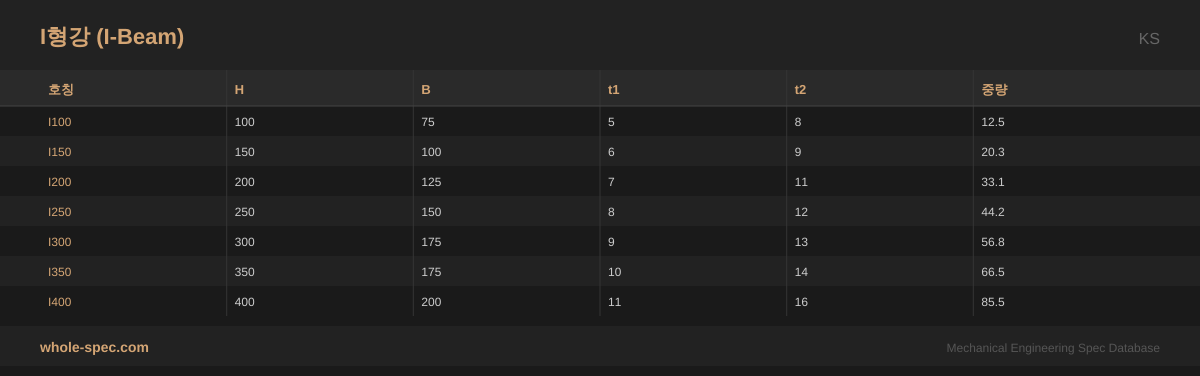

I형강 규격표

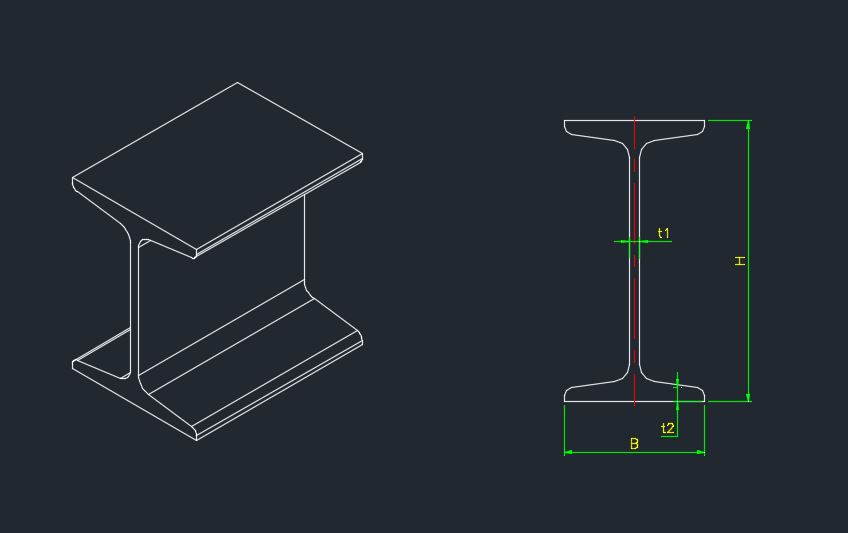

I자 단면의 형강으로, 보(beam) 용도로 사용됩니다. H형강과 비교해 폭이 좁고 전통적 설계에 쓰입니다.

실무 주의사항

• H형강 대비 플랜지 폭이 좁아 약축 방향 강도가 떨어집니다. 기둥보다 보(beam) 용도에 적합합니다.
• 플랜지 내면이 경사져 있어(약 8~14%) 볼트 접합 시 테이퍼 와셔가 필요할 수 있습니다.

선정 가이드

I자 단면의 전통적인 보 형강입니다. H형강 대비 플랜지 폭이 좁아 경량이지만, 약축 방향 강도가 떨어집니다. 단순 보 용도에 사용됩니다.

아래는 I형강의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 플랜지 내면 경사(약 8%) 있는 전통적 I단면, H형강 이전 세대 규격
• KS D 3502 규격, 100×75~600×190mm, 플랜지 폭 대비 높이가 큰 세장 단면
• x축 단면 계수 집중으로 단일 방향 굽힘 저항에 특화

주요 적용 분야

주로 단순보 구조, 크레인 거더, 교량 보조 부재, 구형 건축물 보강, 운반 레일 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
