G계열 규격표
G-Series Specifications — 18개 사이즈
JIS B 2401ISO 3601
JIS G 계열 오링으로, 고정 부위(플랜지·커버)의 정적 씰에 주로 사용되는 규격입니다.
실무 주의사항
- P계열과 사이즈가 호환되지 않습니다. 주문 시 G계열임을 반드시 명시하세요. 혼동 시 씰 실패로 이어집니다.
- 정적 씰이므로 압축률을 15~30%로 높게 설정하여 밀봉 신뢰성을 확보합니다.
선정 가이드
플랜지, 커버, 배관 피팅 등 고정 부위의 정적 씰링에 사용되는 JIS 규격 오링입니다. P계열과 사이즈가 호환되지 않으므로 주의하세요. 관용 나사(PF/PT) 포트 밀봉에 최적화되어 있습니다.
KSG계열

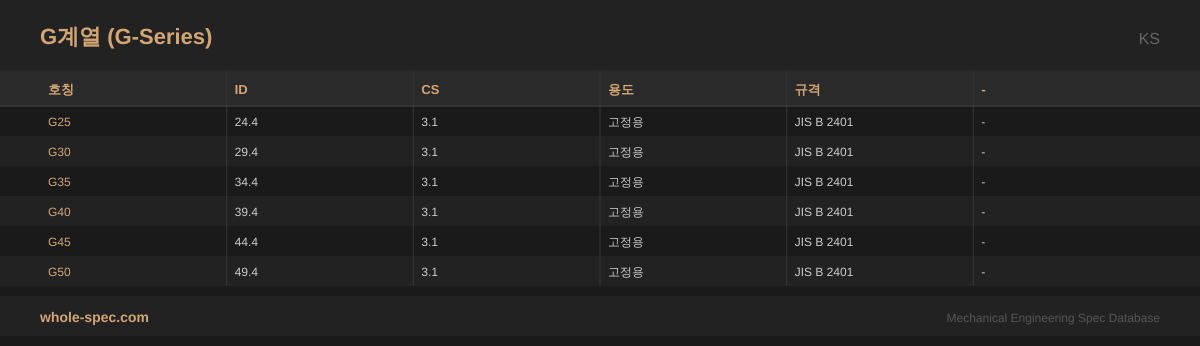

6 사이즈| 호칭 | ID | CS | 용도 | 규격 | - |
|---|---|---|---|---|---|
| G25 | 24.4 | 3.1 | 고정용 | JIS B 2401 | - |
| G30 | 29.4 | 3.1 | 고정용 | JIS B 2401 | - |
| G35 | 34.4 | 3.1 | 고정용 | JIS B 2401 | - |
| G40 | 39.4 | 3.1 | 고정용 | JIS B 2401 | - |
| G45 | 44.4 | 3.1 | 고정용 | JIS B 2401 | - |
| G50 | 49.4 | 3.1 | 고정용 | JIS B 2401 | - |
JISG계열
6 사이즈| 호칭 | ID | CS | 용도 | 규격 | - |
|---|---|---|---|---|---|
| G25 | 24.4 | 3.1 | 고정용 | JIS B 2401 | - |
| G30 | 29.4 | 3.1 | 고정용 | JIS B 2401 | - |
| G35 | 34.4 | 3.1 | 고정용 | JIS B 2401 | - |
| G40 | 39.4 | 3.1 | 고정용 | JIS B 2401 | - |
| G45 | 44.4 | 3.1 | 고정용 | JIS B 2401 | - |
| G50 | 49.4 | 3.1 | 고정용 | JIS B 2401 | - |
ISOG계열
6 사이즈| 호칭 | ID | CS | 용도 | 규격 | - |
|---|---|---|---|---|---|
| G25 | 24.4 | 3.1 | 고정용 | ISO 3601 | - |
| G30 | 29.4 | 3.1 | 고정용 | ISO 3601 | - |
| G35 | 34.4 | 3.1 | 고정용 | ISO 3601 | - |
| G40 | 39.4 | 3.1 | 고정용 | ISO 3601 | - |
| G45 | 44.4 | 3.1 | 고정용 | ISO 3601 | - |
| G50 | 49.4 | 3.1 | 고정용 | ISO 3601 | - |
주요 특징
- JIS B 2401 G번호 체계, 고정용(static) 씰링 전용, 원통면 끼움
- 선경(W) 기준 1.78/2.62/3.53/5.34/7.0mm 5종, P계열과 호환 불가
- 관용 나사(PF/PT) 포트 밀봉에 최적화된 내경 규격
주요 적용 분야
유압 매니폴드 포트, 배관 피팅 씰, 계측기 포트 밀봉, 밸브 보디 결합면, 펌프 커버 씰
자주 묻는 질문
G계열과 P계열의 차이는?
G계열은 정적 씰(고정부) 전용이며, P계열은 운동용 씰 전용입니다. 사이즈가 호환되지 않으므로 혼동하지 마세요.
