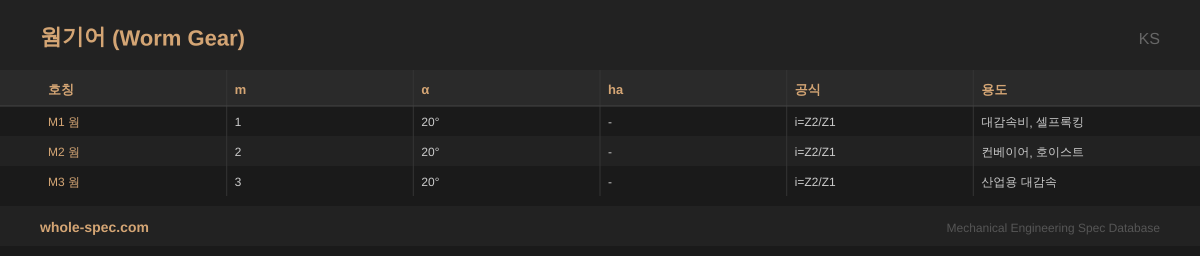

웜기어 규격표

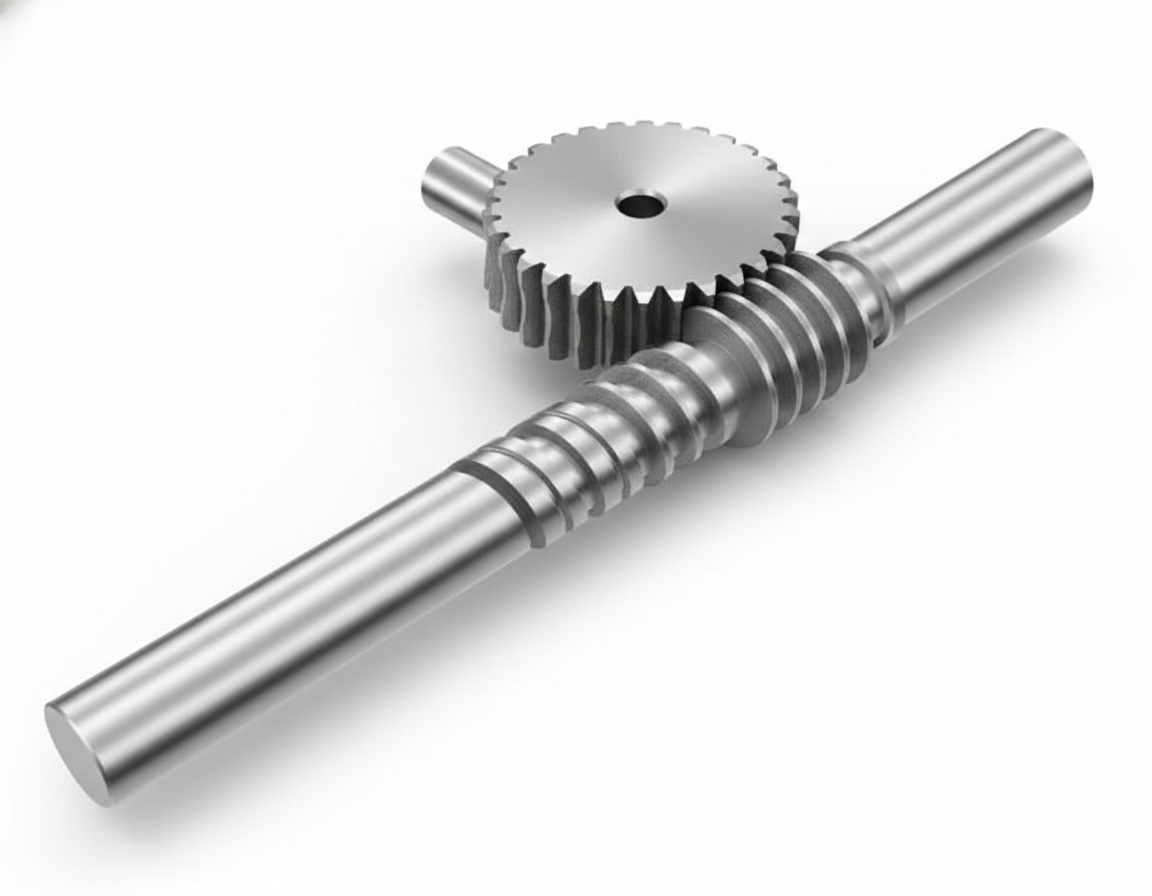

큰 감속비를 한 쌍으로 얻을 수 있는 기어 세트(웜+웜휠)입니다. 자기 잠금 특성이 있어 리프트·호이스트에 사용됩니다.

실무 주의사항

• 효율이 40~90%로 낮아 발열이 심합니다. 오일 윤활과 냉각 핀(방열판)이 필수입니다.
• 자기 잠금(역전 방지) 특성은 리드각이 작을 때만 유효합니다. 리드각이 크면 역전될 수 있으므로 브레이크를 추가하세요.

선정 가이드

단일 단에서 큰 감속비(1:10~1:80)를 얻을 수 있고, 자기 잠김 특성이 있어 역전 방지가 가능합니다. 효율(40~90%)이 낮고 발열이 심하므로 윤활과 냉각에 주의해야 합니다.

아래는 웜기어의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 웜(나사형)+웜휠 조합으로 1단에서 기어비 10:1~100:1 대감속 가능
• 역전 방지(셀프록킹) 특성, 리드각 5° 이하에서 역구동 불가
• 슬라이딩 접촉으로 마찰 발열 크므로 윤활·방열 설계 중요

주요 적용 분야

주로 엘리베이터 권양기, 컨베이어 감속, 밸브 액추에이터, 튜닝 기구(악기), 안테나 회전 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
