원통롤러베어링 규격표
Cylindrical Roller Bearing Specifications — 18개 사이즈
KS B 2001ISO 15JIS B 1523
원통형 롤러로 높은 레이디얼 하중을 지지합니다. 대형 모터·압연기·기어박스 등 고하중 회전부에 사용됩니다.
실무 주의사항
- NU/NJ 타입은 축방향 유동(float)을 허용하여 열팽창을 보상합니다. 고정측에는 NJ/NUP, 자유측에는 NU를 사용하세요.
- 볼베어링 대비 레이디얼 하중 용량이 크지만, 축하중은 거의 받을 수 없습니다. 축하중이 있으면 앵귤러 또는 테이퍼를 검토하세요.
선정 가이드
높은 레이디얼 하중이 필요한 곳에 사용합니다. 볼베어링 대비 하중 용량이 크며, NU/NJ 타입은 축방향 유동을 허용하여 열팽창 보상이 가능합니다. 대형 모터, 기어박스, 압연기 등 고하중 환경에 적합합니다.

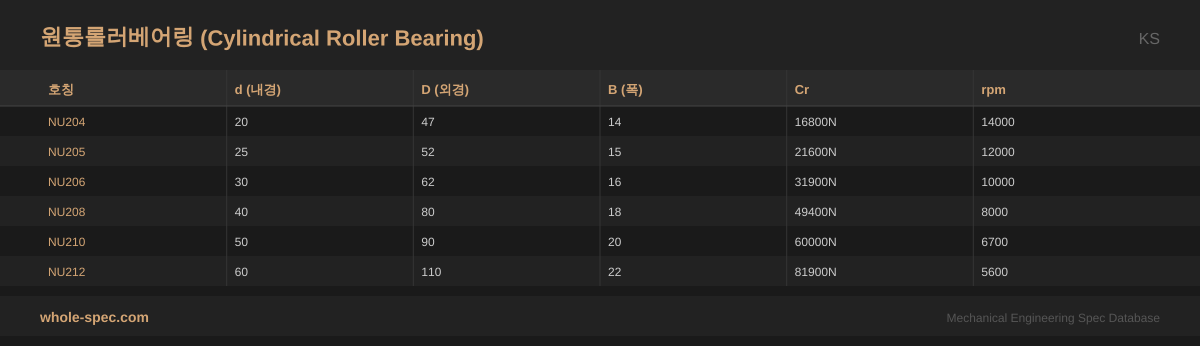

KS원통롤러베어링
6 사이즈| 호칭 | d (내경) | D (외경) | B (폭) | Cr | rpm |
|---|---|---|---|---|---|
| NU204 | 20 | 47 | 14 | 16800N | 14000 |
| NU205 | 25 | 52 | 15 | 21600N | 12000 |
| NU206 | 30 | 62 | 16 | 31900N | 10000 |
| NU208 | 40 | 80 | 18 | 49400N | 8000 |
| NU210 | 50 | 90 | 20 | 60000N | 6700 |
| NU212 | 60 | 110 | 22 | 81900N | 5600 |
ISO원통롤러베어링
6 사이즈| 호칭 | d (내경) | D (외경) | B (폭) | Cr | rpm |
|---|---|---|---|---|---|
| NU204 | 20 | 47 | 14 | 16800N | 14000 |
| NU205 | 25 | 52 | 15 | 21600N | 12000 |
| NU206 | 30 | 62 | 16 | 31900N | 10000 |
| NU208 | 40 | 80 | 18 | 49400N | 8000 |
| NU210 | 50 | 90 | 20 | 60000N | 6700 |
| NU212 | 60 | 110 | 22 | 81900N | 5600 |
JIS원통롤러베어링
6 사이즈| 호칭 | d (내경) | D (외경) | B (폭) | Cr | rpm |
|---|---|---|---|---|---|
| NU204 | 20 | 47 | 14 | 16800N | 14000 |
| NU205 | 25 | 52 | 15 | 21600N | 12000 |
| NU206 | 30 | 62 | 16 | 31900N | 10000 |
| NU208 | 40 | 80 | 18 | 49400N | 8000 |
| NU210 | 50 | 90 | 20 | 60000N | 6700 |
| NU212 | 60 | 110 | 22 | 81900N | 5600 |
주요 특징
- 원통 롤러 선접촉으로 고레이디얼 하중 용량, 축방향 유동(NJ/NU) 허용
- NU(외륜 양측 플랜지)/NJ(내륜 한측)/NUP(양측) 타입별 축방향 구속 차이
- 내·외륜 분리 가능하여 축 길이방향 열팽창 보상에 유리
주요 적용 분야
대형 전동기, 기어박스 중간축, 압축기 크랭크, 철도 차축, 풍력발전 주축
자주 묻는 질문
원통롤러베어링의 NU, NJ, NUP 타입 차이는?
NU: 양방향 축 유동 가능(열팽창 보상). NJ: 한방향 축하중 지지. NUP: 양방향 축하중 지지. 고정측/자유측 설계에 맞춰 선택하세요.
