스테인리스강관 규격표
Stainless Steel Pipe Specifications — 33개 사이즈
KS D 3576ISO 1127JIS G 3459
SUS304/316 스테인리스강으로 제작된 배관입니다. 탄소강관 대비 내식성·위생성이 월등히 우수하여 식품·의료·제약·반도체 공정 배관에 필수적으로 사용됩니다.
실무 주의사항
- SUS304가 표준이며, 해수·염소 환경에서는 SUS316을 선택합니다. 304는 염소에 취약하여 공식(pitting) 부식이 발생합니다.
- 용접 후 산세(passivation) 처리가 필수입니다. 용접 변색부(히트 틴트)는 내식성이 크게 저하되어 있습니다.
선정 가이드
내식성과 위생성이 필요한 곳에 사용합니다. SUS304가 표준이며, 해수·염소 환경에서는 SUS316을 선택합니다. 식품 CIP 배관, 반도체 초순수, 제약 GMP 라인 등에 사용됩니다. 내면 처리(BA/EP)에 따라 유체 오염도가 달라집니다.

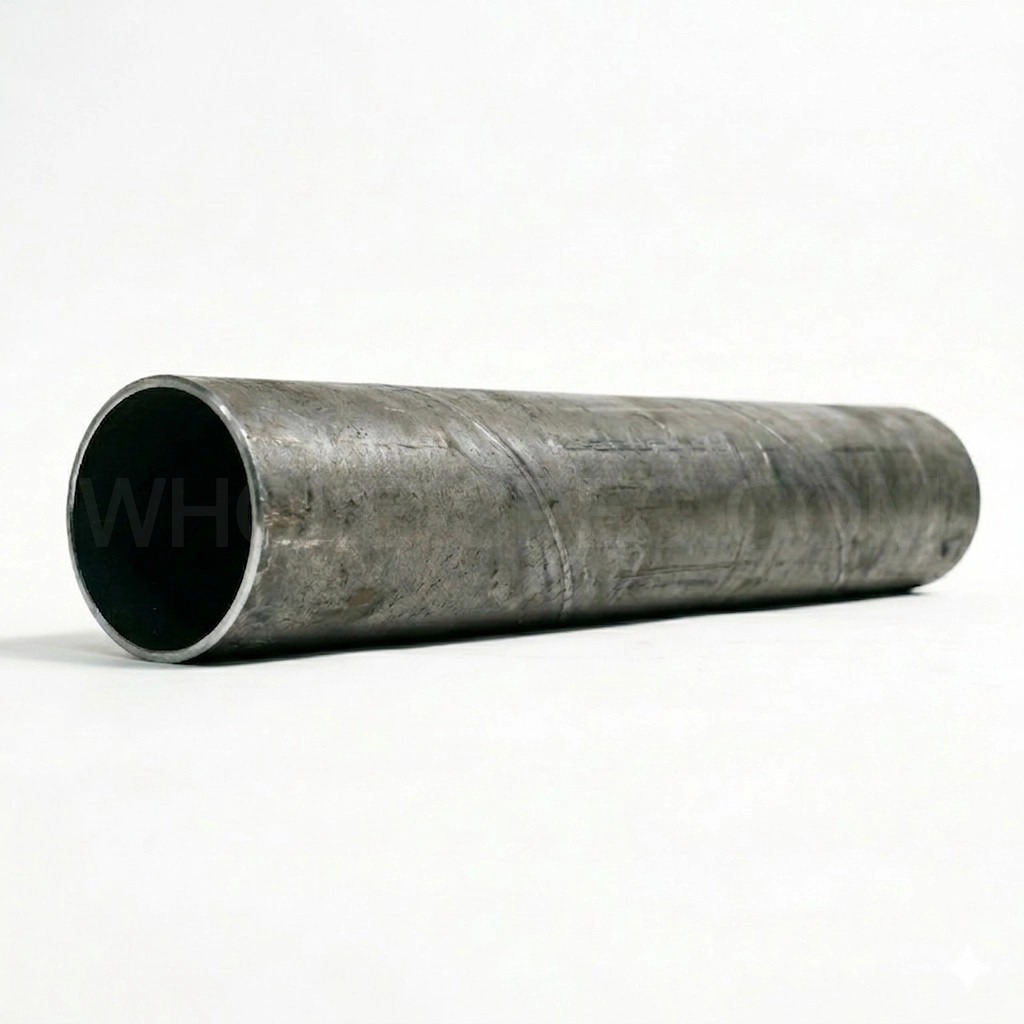

스테인리스강관 (Stainless Steel Pipe)

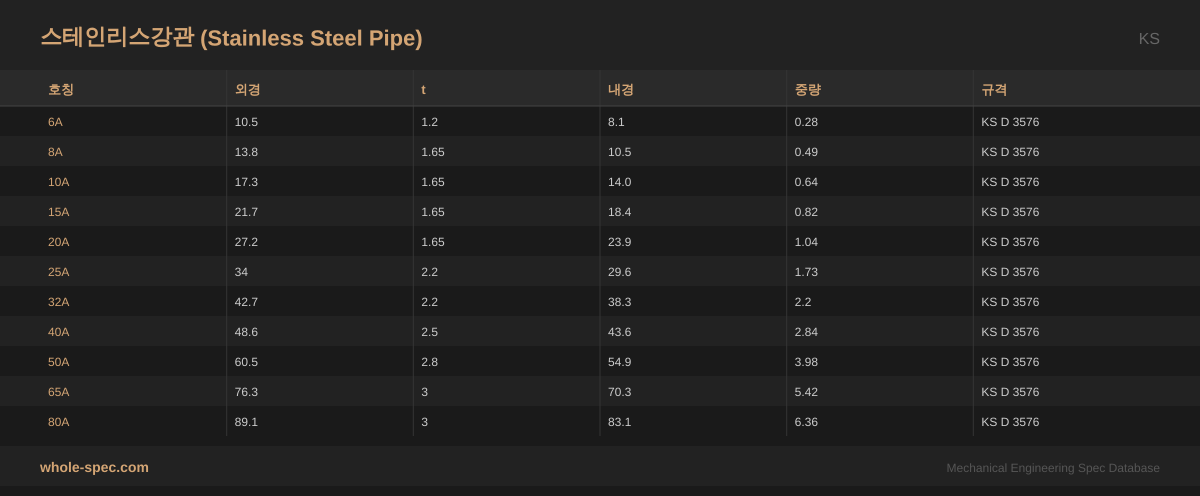

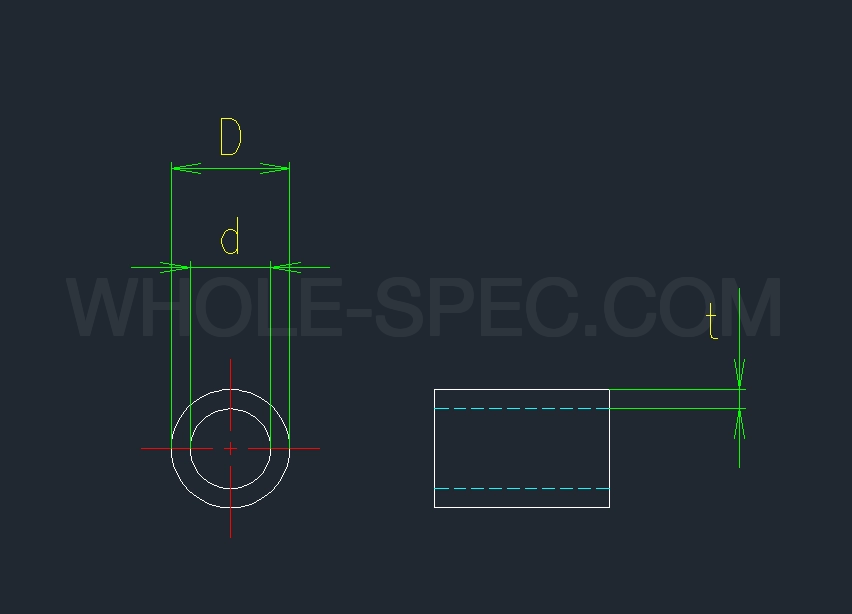

치수 도면KS스테인리스강관
11 사이즈| 호칭 | D | t | d | 중량 | 규격 |
|---|---|---|---|---|---|
| 6A | 10.5 | 1.2 | 8.1 | 0.28 | KS D 3576 |
| 8A | 13.8 | 1.65 | 10.5 | 0.49 | KS D 3576 |
| 10A | 17.3 | 1.65 | 14.0 | 0.64 | KS D 3576 |
| 15A | 21.7 | 1.65 | 18.4 | 0.82 | KS D 3576 |
| 20A | 27.2 | 1.65 | 23.9 | 1.04 | KS D 3576 |
| 25A | 34 | 2.2 | 29.6 | 1.73 | KS D 3576 |
| 32A | 42.7 | 2.2 | 38.3 | 2.2 | KS D 3576 |
| 40A | 48.6 | 2.5 | 43.6 | 2.84 | KS D 3576 |
| 50A | 60.5 | 2.8 | 54.9 | 3.98 | KS D 3576 |
| 65A | 76.3 | 3 | 70.3 | 5.42 | KS D 3576 |
| 80A | 89.1 | 3 | 83.1 | 6.36 | KS D 3576 |
ISO스테인리스강관
11 사이즈| 호칭 | D | t | d | 중량 | 규격 |
|---|---|---|---|---|---|
| 6A | 10.5 | 1.2 | 8.1 | 0.28 | ISO 1127 |
| 8A | 13.8 | 1.65 | 10.5 | 0.49 | ISO 1127 |
| 10A | 17.3 | 1.65 | 14.0 | 0.64 | ISO 1127 |
| 15A | 21.7 | 1.65 | 18.4 | 0.82 | ISO 1127 |
| 20A | 27.2 | 1.65 | 23.9 | 1.04 | ISO 1127 |
| 25A | 34 | 2.2 | 29.6 | 1.73 | ISO 1127 |
| 32A | 42.7 | 2.2 | 38.3 | 2.2 | ISO 1127 |
| 40A | 48.6 | 2.5 | 43.6 | 2.84 | ISO 1127 |
| 50A | 60.5 | 2.8 | 54.9 | 3.98 | ISO 1127 |
| 65A | 76.3 | 3 | 70.3 | 5.42 | ISO 1127 |
| 80A | 89.1 | 3 | 83.1 | 6.36 | ISO 1127 |
JIS스테인리스강관
11 사이즈| 호칭 | D | t | d | 중량 | 규격 |
|---|---|---|---|---|---|
| 6A | 10.5 | 1.2 | 8.1 | 0.28 | JIS G 3459 |
| 8A | 13.8 | 1.65 | 10.5 | 0.49 | JIS G 3459 |
| 10A | 17.3 | 1.65 | 14.0 | 0.64 | JIS G 3459 |
| 15A | 21.7 | 1.65 | 18.4 | 0.82 | JIS G 3459 |
| 20A | 27.2 | 1.65 | 23.9 | 1.04 | JIS G 3459 |
| 25A | 34 | 2.2 | 29.6 | 1.73 | JIS G 3459 |
| 32A | 42.7 | 2.2 | 38.3 | 2.2 | JIS G 3459 |
| 40A | 48.6 | 2.5 | 43.6 | 2.84 | JIS G 3459 |
| 50A | 60.5 | 2.8 | 54.9 | 3.98 | JIS G 3459 |
| 65A | 76.3 | 3 | 70.3 | 5.42 | JIS G 3459 |
| 80A | 89.1 | 3 | 83.1 | 6.36 | JIS G 3459 |
주요 특징
- KS D 3576 (STS304/316), 내식성·위생성 확보로 식품·반도체 배관 표준
- 전기용접(ERW)·이음매없는(Seamless) 제관 방식, 용접부 비파괴 검사(RT/UT) 대응
- 광휘소둔(BA)·산세(2B)·전해연마(EP) 등 내면 처리로 유체 오염 최소화
주요 적용 분야
식품 CIP 배관, 반도체 초순수, 제약 GMP 라인, 화학 이송관, 해양 플랜트
자주 묻는 질문
SUS304와 SUS316의 차이는?
SUS316은 Mo(몰리브덴)가 첨가되어 염소·염수 환경에서의 내식성이 SUS304보다 훨씬 우수합니다. 해안·수영장·화학공장에서는 316을 사용하세요.
