E형 스냅링 규격표

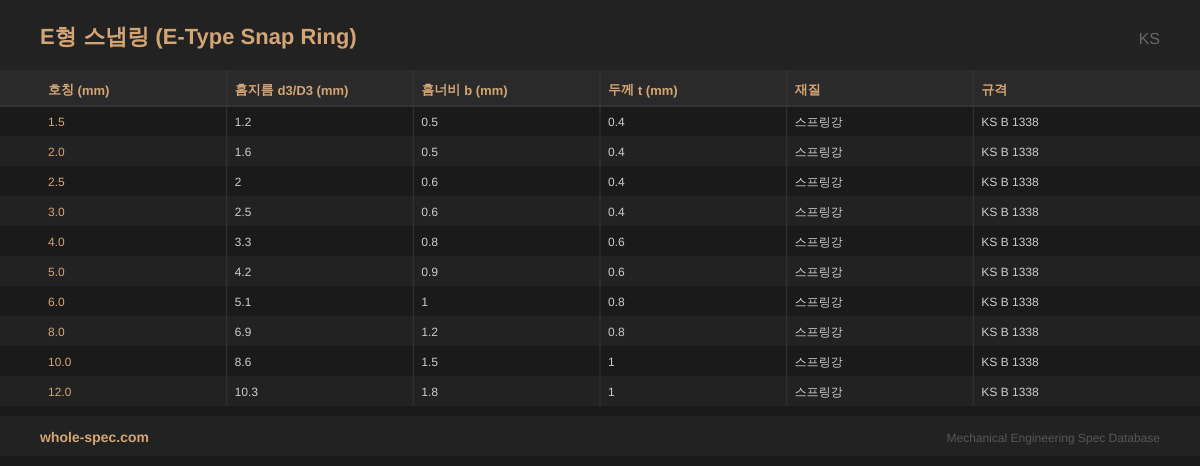

E-Type Snap Ring KS Specifications — 10개 사이즈
KS B 1338
E자 형태의 소형 스냅링으로, 좁은 홈에 측면에서 밀어 넣어 장착합니다. Ø1.5~12mm 소형 축에 사용되며 공구 없이도 장착 가능합니다.
실무 주의사항
- 소형 축(Ø1.5~12mm)에 사용되며, 측면에서 밀어 넣어 장착합니다. 전용 공구 없이도 장착 가능합니다.
- 일반 C형 스냅링 대비 보지력이 낮으므로, 축방향 하중이 큰 곳에는 C형을 사용하세요.
KSE형 스냅링
10 사이즈| 호칭 (mm) | 홈지름 d3/D3 (mm) | 홈너비 b (mm) | 두께 t (mm) | 재질 | 규격 |
|---|---|---|---|---|---|
| 1.5 | 1.2 | 0.5 | 0.4 | 스프링강 | KS B 1338 |
| 2.0 | 1.6 | 0.5 | 0.4 | 스프링강 | KS B 1338 |
| 2.5 | 2 | 0.6 | 0.4 | 스프링강 | KS B 1338 |
| 3.0 | 2.5 | 0.6 | 0.4 | 스프링강 | KS B 1338 |
| 4.0 | 3.3 | 0.8 | 0.6 | 스프링강 | KS B 1338 |
| 5.0 | 4.2 | 0.9 | 0.6 | 스프링강 | KS B 1338 |
| 6.0 | 5.1 | 1 | 0.8 | 스프링강 | KS B 1338 |
| 8.0 | 6.9 | 1.2 | 0.8 | 스프링강 | KS B 1338 |
| 10.0 | 8.6 | 1.5 | 1 | 스프링강 | KS B 1338 |
| 12.0 | 10.3 | 1.8 | 1 | 스프링강 | KS B 1338 |
아래는 E형 스냅링의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- E자 형상으로 좁은 홈에 측면 방향으로 장착, 소형 축(Ø1.5~12mm)에 적합
- 플라이어 불필요, 일자 드라이버 또는 손으로 간단히 장착·분리
- KS B 1338 규격, 소형 전자기기·정밀 기계 부품에 다용도 사용
주요 적용 분야
주로 소형 모터 샤프트 고정, 전자기기 내부 축 위치결정, 완구·사무기기 조립, 소형 기어 위치고정 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
E형 스냅링은 어떤 용도에 적합한가요?
소형 축(Ø1.5~12mm)의 경하중 축 고정에 적합합니다. 전자기기 소형 모터, 장난감, 소형 기구의 핀·축 고정에 많이 사용됩니다.
