캡너트 규격표
Cap Nut Specifications — 24개 사이즈
DIN 1587ISO 7040JIS B 1183

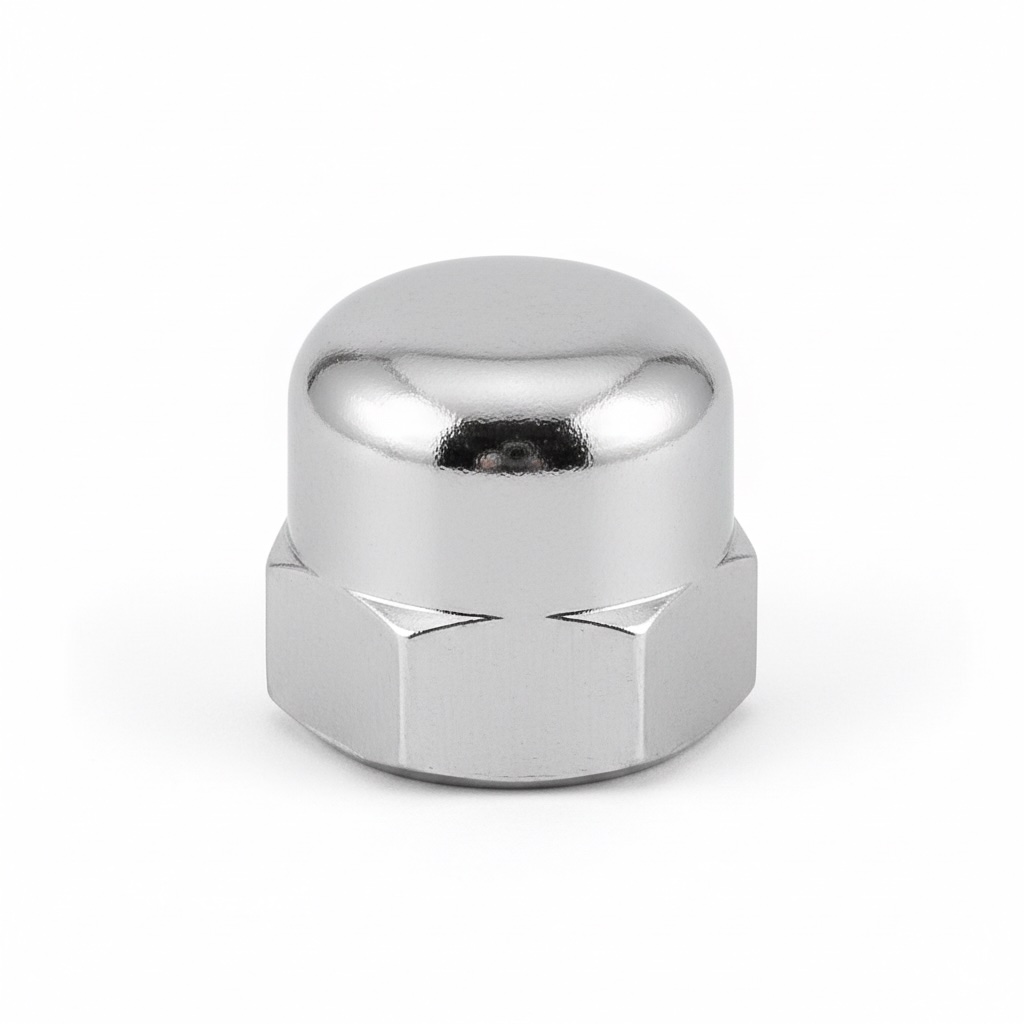

한쪽이 막힌 돔 형태의 너트로, 나사산 끝을 감추고 외관을 깔끔하게 합니다. 안전 및 미관 목적으로 사용됩니다.
실무 주의사항
- 볼트 길이를 정확히 맞추세요. 볼트가 너무 길면 캡 내부 바닥에 닿아 체결이 불완전해집니다.
- 막힌 구조이므로 관통 볼트에는 사용할 수 없습니다. 볼트 돌출 길이를 사전에 계산하세요.
선정 가이드
볼트 끝이 노출되면 안전이나 외관에 문제가 되는 곳에 사용합니다. 돔형 캡이 나사산을 완전히 감싸 긁힘·부상을 방지합니다. 놀이기구, 가구, 식품기계 등 안전 규정이 있는 곳에 사용됩니다. 단, 막힌 구조이므로 볼트가 너무 길면 체결이 안 됩니다 — 볼트 길이를 정확히 맞추세요.

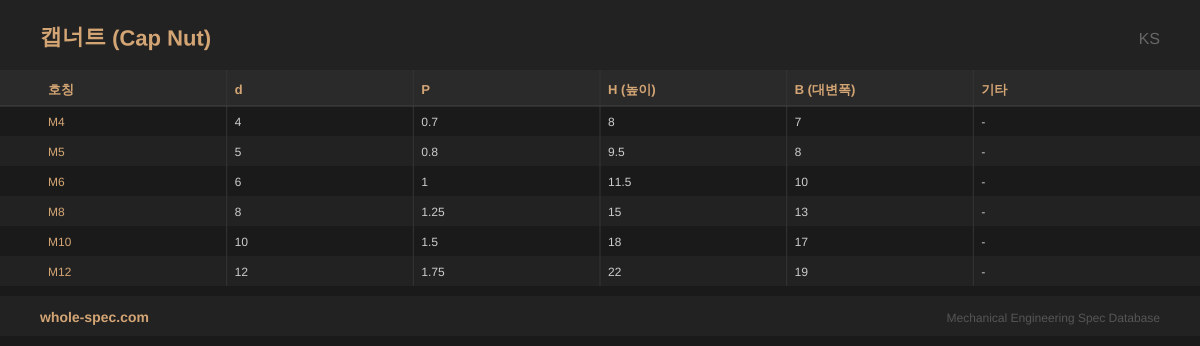

캡너트 (Cap Nut)KS캡너트
6 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 8 | 7 | - |
| M5 | 5 | 0.8 | 9.5 | 8 | - |
| M6 | 6 | 1 | 11.5 | 10 | - |
| M8 | 8 | 1.25 | 15 | 13 | - |
| M10 | 10 | 1.5 | 18 | 17 | - |
| M12 | 12 | 1.75 | 22 | 19 | - |
ISO캡너트
6 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 8 | 7 | - |
| M5 | 5 | 0.8 | 9.5 | 8 | - |
| M6 | 6 | 1 | 11.5 | 10 | - |
| M8 | 8 | 1.25 | 15 | 13 | - |
| M10 | 10 | 1.5 | 18 | 17 | - |
| M12 | 12 | 1.75 | 22 | 19 | - |
JIS캡너트
6 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 8 | 7 | - |
| M5 | 5 | 0.8 | 9.5 | 8 | - |
| M6 | 6 | 1 | 11.5 | 10 | - |
| M8 | 8 | 1.25 | 15 | 13 | - |
| M10 | 10 | 1.5 | 18 | 17 | - |
| M12 | 12 | 1.75 | 22 | 19 | - |
DIN캡너트
6 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M4 | 4 | 0.7 | 8 | 7 | - |
| M5 | 5 | 0.8 | 9.5 | 8 | - |
| M6 | 6 | 1 | 11.5 | 10 | - |
| M8 | 8 | 1.25 | 15 | 13 | - |
| M10 | 10 | 1.5 | 18 | 17 | - |
| M12 | 12 | 1.75 | 22 | 19 | - |
주요 특징
- 돔형 캡이 볼트 끝단을 완전히 덮어 나사산 노출 방지
- DIN 1587(높은형), 크롬도금·스테인리스로 미려한 외관 마감
- 볼트 끝 돌출에 의한 긁힘·부상 방지, 안전 규정 충족
주요 적용 분야
가구 노출부, 놀이기구 안전볼트, 식품기계 위생면, 건축 난간, 의료기기 외장
자주 묻는 질문
캡너트 내부 깊이는 어떻게 확인하나요?
규격에 따라 내부 유효 나사 깊이가 다릅니다. 볼트 돌출 길이가 캡 내부 깊이를 초과하면 체결이 안 되므로, 규격표에서 내부 깊이를 확인하세요.
