면취치수 규격표
Chamfer KS Specifications — 3개 사이즈
KS B 0412
ISO 2768-1에 따른 모따기(면취) 및 모깎기(라운드)의 일반 공차표입니다.
실무 주의사항
- 모따기(C)와 라운드(R)의 일반공차도 ISO 2768-1에 규정되어 있습니다. 별도 표기 없으면 이 공차가 적용됩니다.
KS면취치수

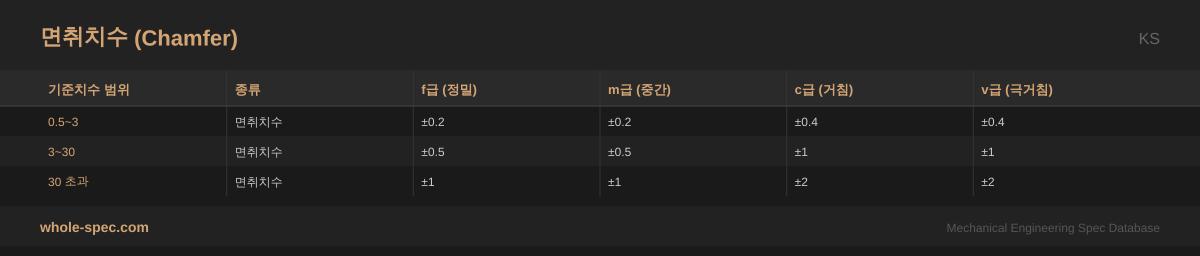

3 사이즈| 기준치수 범위 | 종류 | f급 (정밀) | m급 (중간) | c급 (거침) | v급 (극거침) |
|---|---|---|---|---|---|
| 0.5~3 | 면취치수 | ±0.2 | ±0.2 | ±0.4 | ±0.4 |
| 3~30 | 면취치수 | ±0.5 | ±0.5 | ±1 | ±1 |
| 30 초과 | 면취치수 | ±1 | ±1 | ±2 | ±2 |
아래는 면취치수의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 모따기(C면취·R면취) 치수의 일반공차, KS B 0412 부속서 규정
- 등급 f/m/c/v별 0.5~6mm 범위 허용편차 ±0.2~±1.0mm
- 면취 누락·과대 시 조립 간섭·외관 불량 유발, 공차 관리 필수
주요 적용 분야
주로 기계 부품 모서리 면취, 구멍 입구 모따기, 축 끝단 면취, 판금 엣지 R처리, 플라스틱 사출 게이트 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
모따기(C)의 일반공차는 얼마나 되나요?
m급 기준: 0.5~3mm 모따기에서 ±0.2mm, 3~6mm에서 ±0.5mm입니다. 상세한 값은 ISO 2768-1 표를 참조하세요.
