N등급 규격표

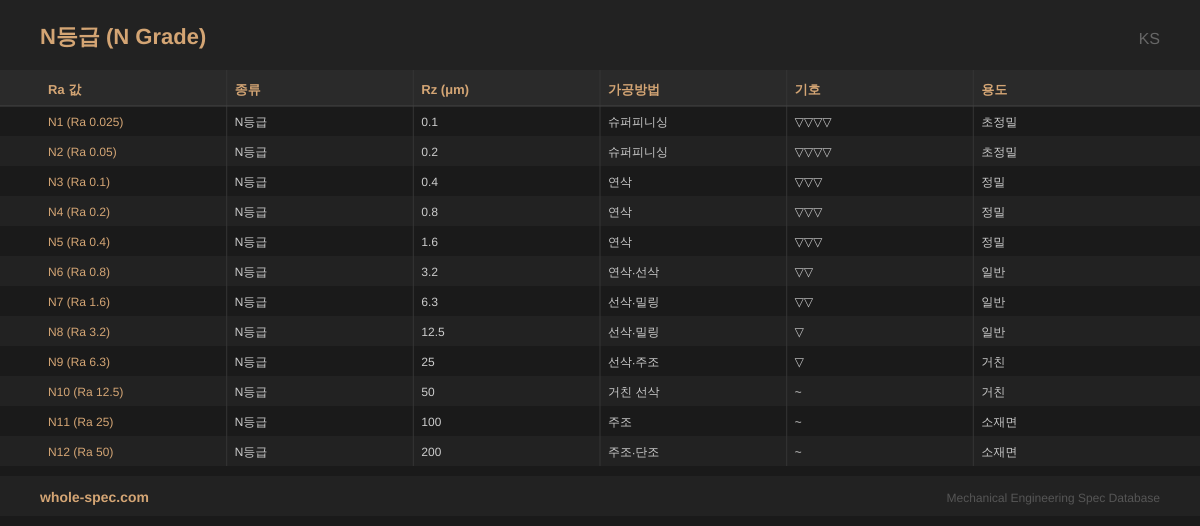

N Grade KS Specifications — 12개 사이즈
ISO 1302
N1~N12 등급 체계로 분류한 표면거칠기표입니다. ISO 1302 기준 Ra 값과 대응됩니다.
실무 주의사항
- N1~N12 등급은 Ra 값과 대응됩니다. N6=Ra 0.8, N7=Ra 1.6, N8=Ra 3.2, N9=Ra 6.3입니다.
KSN등급
12 사이즈| Ra 값 | 종류 | Rz (μm) | 가공방법 | 기호 | 용도 |
|---|---|---|---|---|---|
| N1 (Ra 0.025) | N등급 | 0.1 | 슈퍼피니싱 | ▽▽▽▽ | 초정밀 |
| N2 (Ra 0.05) | N등급 | 0.2 | 슈퍼피니싱 | ▽▽▽▽ | 초정밀 |
| N3 (Ra 0.1) | N등급 | 0.4 | 연삭 | ▽▽▽ | 정밀 |
| N4 (Ra 0.2) | N등급 | 0.8 | 연삭 | ▽▽▽ | 정밀 |
| N5 (Ra 0.4) | N등급 | 1.6 | 연삭 | ▽▽▽ | 정밀 |
| N6 (Ra 0.8) | N등급 | 3.2 | 연삭·선삭 | ▽▽ | 일반 |
| N7 (Ra 1.6) | N등급 | 6.3 | 선삭·밀링 | ▽▽ | 일반 |
| N8 (Ra 3.2) | N등급 | 12.5 | 선삭·밀링 | ▽ | 일반 |
| N9 (Ra 6.3) | N등급 | 25 | 선삭·주조 | ▽ | 거친 |
| N10 (Ra 12.5) | N등급 | 50 | 거친 선삭 | ~ | 거친 |
| N11 (Ra 25) | N등급 | 100 | 주조 | ~ | 소재면 |
| N12 (Ra 50) | N등급 | 200 | 주조·단조 | ~ | 소재면 |
아래는 N등급의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- ISO 1302 N1~N12 등급 체계, 각 등급이 특정 Ra 값에 대응(N7=Ra 1.6 등)
- 도면 기호로 간결하게 표기, Ra 수치 미기입 시 N등급만으로 거칠기 지정 가능
- N등급 1단계 차이 = Ra 약 2배, 등급 숫자 클수록 거친 표면
주요 적용 분야
주로 구형 도면 호환(삼각 기호→N등급 변환), 국제 규격 도면 표기, 주물·단조 표면 등급 지정 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
N7 등급은 Ra 값으로 얼마인가요?
N7 = Ra 1.6μm입니다. N1=Ra 0.025, N4=Ra 0.2, N6=Ra 0.8, N7=Ra 1.6, N8=Ra 3.2, N9=Ra 6.3, N10=Ra 12.5.
