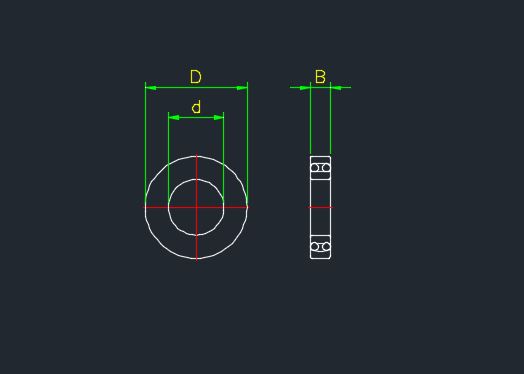

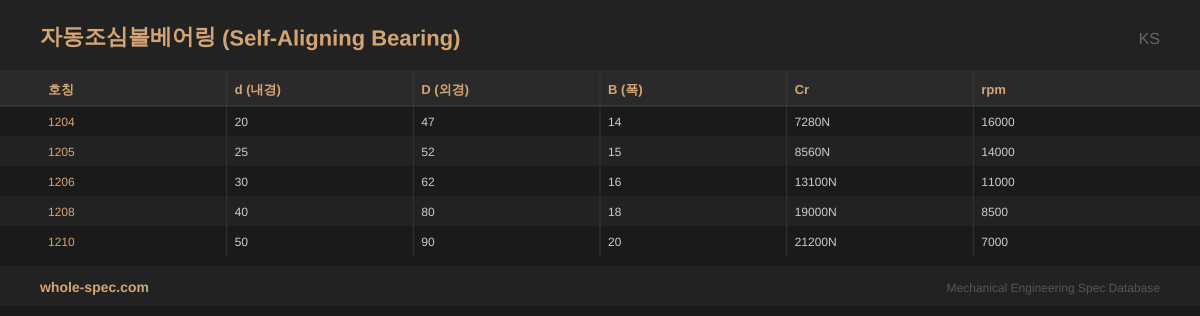

자동조심볼베어링 규격표

내·외륜 사이 미스얼라인먼트(축 기울기)를 흡수하는 베어링입니다. 장축·다점 지지·플렉시블 구조에 적합합니다.

실무 주의사항

• 최대 2~3°의 미스얼라인먼트를 흡수합니다. 장축이나 하우징 정렬이 어려운 곳에 적합합니다.
• 축하중 용량이 제한적이므로 큰 스러스트가 작용하는 곳에는 사용하지 마세요.

선정 가이드

축 처짐이나 하우징 정렬 오차(최대 2~3°)를 흡수할 수 있는 베어링입니다. 장축, 다점 지지, 하우징 가공 정밀도가 낮은 곳에 적합합니다. 축방향 하중 용량은 제한적이므로 큰 축하중이 작용하는 곳에는 부적합합니다.

아래는 자동조심볼베어링의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 구면 외륜 궤도로 내·외륜 최대 2~3° 조심 불량(축 처짐) 보상
• 1200/2200(자동조심볼)/1300/2300(자동조심롤러) 계열 구분
• 2열 볼 배치로 안정적 회전, 다만 축방향 하중 용량은 제한적

주요 적용 분야

주로 농업기계 구동축, 섬유기계 롤러, 광산 컨베이어, 장축 팬 샤프트, 다점 지지 축 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
