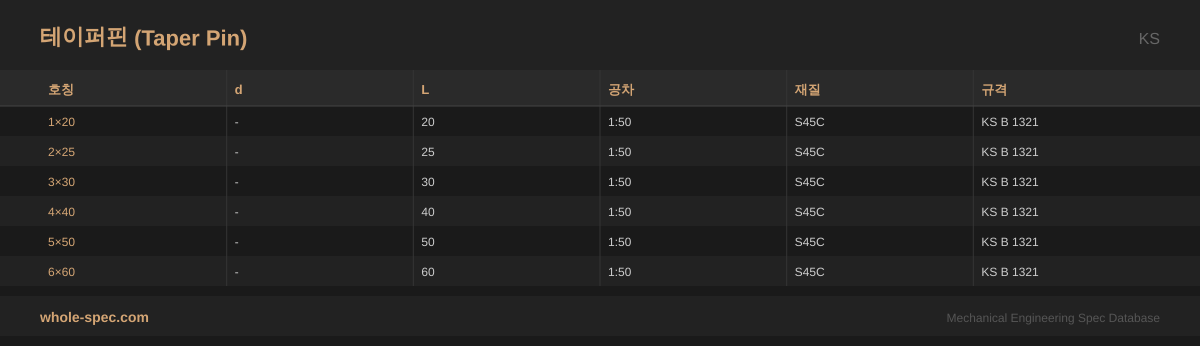

테이퍼핀 규격표

한쪽이 가늘어지는 원뿔형 핀으로, 구멍에 박아 강한 고정력을 얻습니다. 정밀 위치 결정에 사용됩니다.

실무 주의사항

• 1:50 테이퍼이므로 리머 테이퍼 가공이 필수입니다. 일반 드릴 구멍에 박으면 선단만 접촉하여 고정력이 부족합니다.
• 분해 시 가는 쪽(소경 끝)에서 타격하세요. 반대로 치면 핀이 더 깊이 박혀 제거가 불가능해집니다.

선정 가이드

1:50 테이퍼로 삽입 시 자기 잠금되어 강하게 고정됩니다. 리머 테이퍼 가공이 필수이며, 분해 시 반대쪽에서 타격합니다. 반복 조립에도 마모를 보상하여 밀착이 유지되는 장점이 있습니다. 오래된 기계의 핸들-축 고정이나 정밀 위치 결정에 사용됩니다.

아래는 테이퍼핀의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 1:50 테이퍼로 삽입 시 자기 록킹, 반대쪽 타격으로 분해 가능
• KS B 1321 / ISO 2339, 리머 테이퍼 가공 필수
• 반복 조립 시에도 구멍과의 밀착 유지, 마모 보상 효과

주요 적용 분야

주로 핸들-축 고정, 풀리 허브, 구형 기계 정비, 러더 핀, 광산 장비 연결 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
