동근너트 규격표
Round Nut KS Specifications — 6개 사이즈
KS B 1019
원형 외형의 너트로, 스패너 홈 또는 핀홀로 조입니다. 베어링 고정·축 위치 조정에 사용됩니다.
실무 주의사항
- 반드시 록와셔(탭와셔)와 함께 사용하세요. 록와셔 없이 사용하면 진동으로 풀려 베어링 예압이 틀어집니다.
- 훅 스패너 또는 핀 스패너로 조입니다. 정(chisel)과 해머로 조이면 너트가 손상되고 정밀 조정이 불가능합니다.
선정 가이드
베어링 예압 조절, 볼스크류 너트 고정, 스핀들 축 위치 조정 등에 사용합니다. 훅 스패너 또는 핀 스패너로 조이며, 록와셔(탭와셔)와 반드시 병용해야 풀림을 방지할 수 있습니다.
KS동근너트

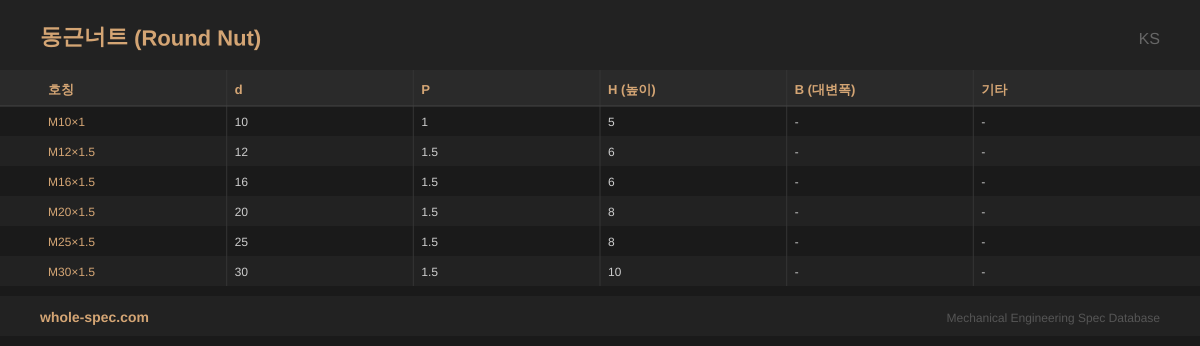

6 사이즈| 호칭 | d | P | H (높이) | B (대변폭) | 기타 |
|---|---|---|---|---|---|
| M10×1 | 10 | 1 | 5 | - | - |
| M12×1.5 | 12 | 1.5 | 6 | - | - |
| M16×1.5 | 16 | 1.5 | 6 | - | - |
| M20×1.5 | 20 | 1.5 | 8 | - | - |
| M25×1.5 | 25 | 1.5 | 8 | - | - |
| M30×1.5 | 30 | 1.5 | 10 | - | - |
아래는 동근너트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 원형 외형에 외주면 홈·구멍으로 훅 스패너 또는 핀 스패너 사용
- KS B 1024 규격, 슬리브·베어링 예압 조절에 최적화된 얇은 형태
- 록와셔(탭와셔)와 병용하여 풀림 방지, 미세 위치 조절 가능
주요 적용 분야
주로 스핀들 베어링 예압, 볼스크류 너트 고정, 유압실린더 피스톤 로드, 공작기계 주축, 감속기 축 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
동근너트의 록킹 방법은?
록와셔(탭와셔)의 탭을 너트의 홈에 구부려 물리적으로 풀림을 방지합니다. 록타이트는 보조적으로만 사용하고, 반드시 록와셔를 병용하세요.
