내접기어 규격표
Internal Gear Specifications — 6개 사이즈
KS B 1401JIS B 1702
내측에 치형이 있는 기어로, 유성기어 장치의 링기어 역할을 합니다. 컴팩트한 감속기 설계에 사용됩니다.
실무 주의사항
- 외부 기어와 내부 링 기어의 잇수 차이가 감속비를 결정합니다. 컴팩트한 고감속이 필요할 때 유성기어 감속기로 구성합니다.
- 내접기어 펌프에 사용 시 클리어런스(이끝과 이뿌리 사이)가 유량 효율에 직접 영향합니다.
선정 가이드
외부 기어가 내부 링 기어 안에서 맞물리는 구조입니다. 유성기어 감속기, 내접기어 펌프 등에 사용됩니다. 동일 크기 대비 높은 감속비를 제공합니다.

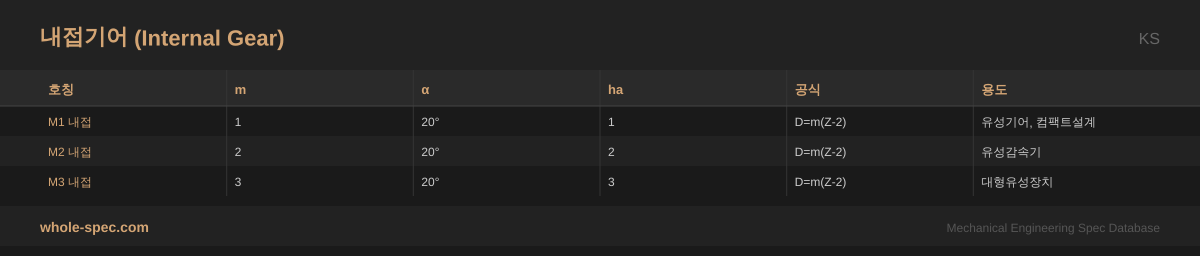

KS내접기어
3 사이즈| 호칭 | m | α | ha | 공식 | 용도 |
|---|---|---|---|---|---|
| M1 내접 | 1 | 20° | 1 | D=m(Z-2) | 유성기어, 컴팩트설계 |
| M2 내접 | 2 | 20° | 2 | D=m(Z-2) | 유성감속기 |
| M3 내접 | 3 | 20° | 3 | D=m(Z-2) | 대형유성장치 |
JIS내접기어
3 사이즈| 호칭 | m | α | ha | 공식 | 용도 |
|---|---|---|---|---|---|
| M1 내접 | 1 | 20° | 1 | D=m(Z-2) | 유성기어, 컴팩트설계 |
| M2 내접 | 2 | 20° | 2 | D=m(Z-2) | 유성감속기 |
| M3 내접 | 3 | 20° | 3 | D=m(Z-2) | 대형유성장치 |
주요 특징
- 대기어(내치) 내부에 소기어(외치)가 맞물리는 동심 구조
- 외접 기어 대비 콤팩트 설계, 동일 기어비에서 중심거리 대폭 축소
- 유성기어 세트의 링기어(내치) 역할, 고토크·고감속 구현 핵심
주요 적용 분야
유성감속기, 자동변속기 유성기어열, 유압 기어펌프, 로봇 관절 감속기, 풍력 발전 요 드라이브
자주 묻는 질문
내접기어 펌프의 작동 원리는?
외부 기어(회전)와 내부 링 기어 사이의 공간 변화로 유체를 흡입·토출합니다. 소음이 적고 맥동이 작아 유압 시스템에 널리 사용됩니다.
