표면형상 규격표
Surface Finish KS Specifications — 3개 사이즈
KS B 0052
용접 후 표면 처리(평면·볼록·오목) 상태를 지시하는 기호입니다.
실무 주의사항
- 용접 후 표면 처리 상태를 지시합니다. 평탄(flush) 마감이 필요하면 반드시 표기하세요.
KS표면형상

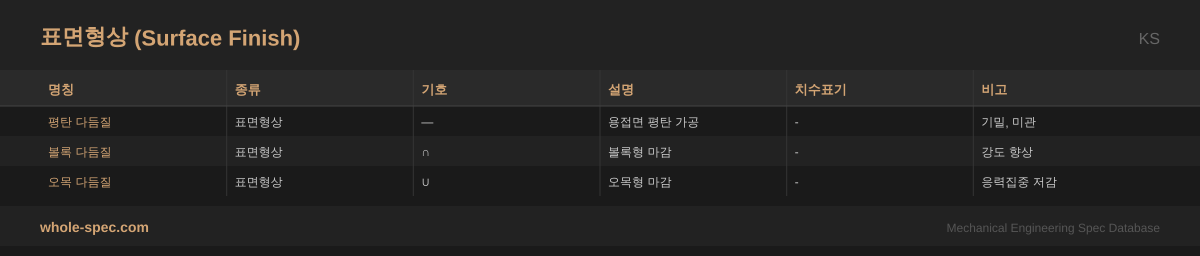

3 사이즈| 명칭 | 종류 | 기호 | 설명 | 치수표기 | 비고 |
|---|---|---|---|---|---|
| 평탄 다듬질 | 표면형상 | — | 용접면 평탄 가공 | - | 기밀, 미관 |
| 볼록 다듬질 | 표면형상 | ∩ | 볼록형 마감 | - | 강도 향상 |
| 오목 다듬질 | 표면형상 | ∪ | 오목형 마감 | - | 응력집중 저감 |
아래는 표면형상의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 용접 비드 표면 마감 형태: 평면(flush)·볼록(convex)·오목(concave) 3종 기호
- 평면 마감은 연삭·기계가공 후처리 의미, 비드 높이 0으로 요구
- 오목 필릿은 응력 집중 완화, 볼록은 추가 목두께 확보 목적
주요 적용 분야
주로 외관 용접면 평탄 마감, 피로 하중 부위 오목 마감, 고강도 요구부 볼록 비드, 압력용기 내면, 식품 위생 용접 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
