U볼트 규격표
U-Bolt KS Specifications — 9개 사이즈
KS V 3032

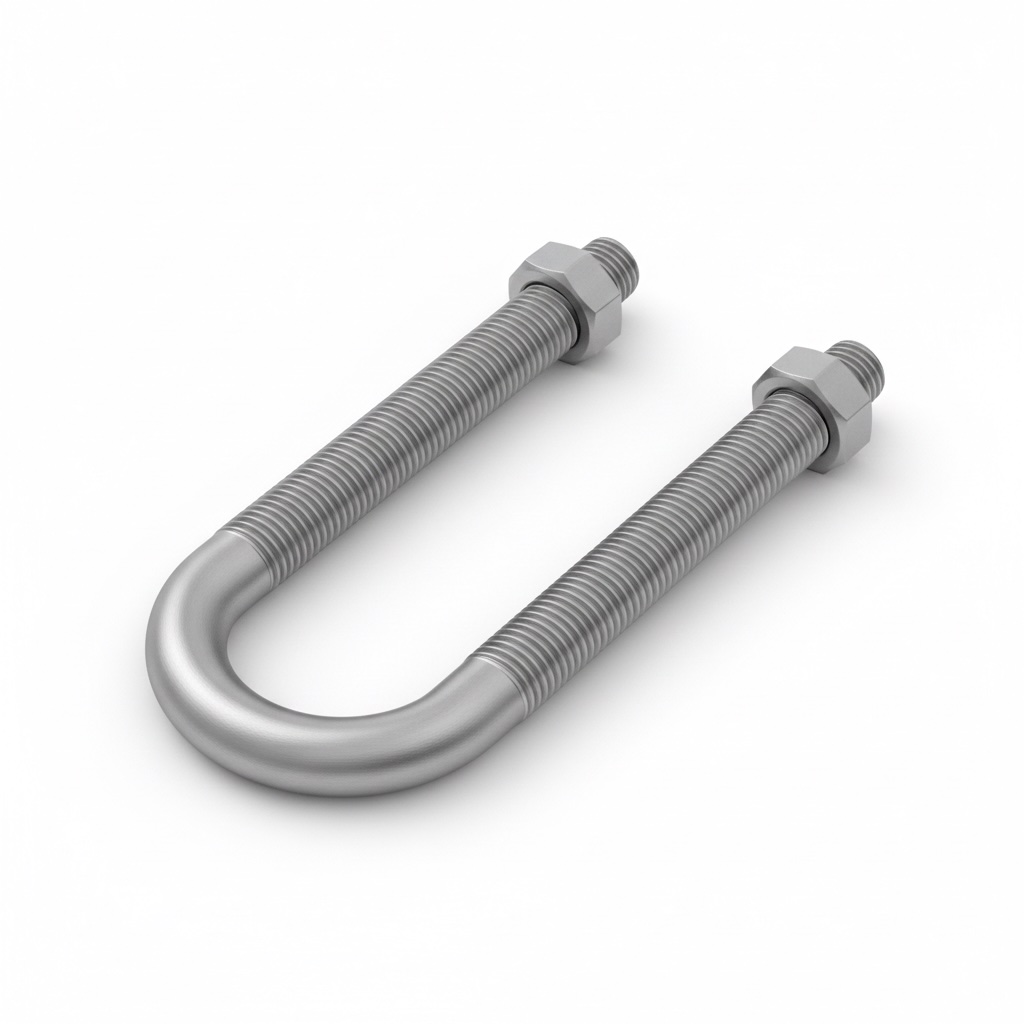

U자 형태의 볼트로, 파이프나 둥근 부재를 고정·클램핑하는 데 사용됩니다.
실무 주의사항
- 파이프 외경에 맞는 규격을 선택하세요. 곡률이 맞지 않으면 2점 접촉이 되어 파이프가 찌그러집니다.
- 양쪽 너트를 교대로 균등하게 조이세요. 한쪽만 먼저 조이면 U볼트가 비틀리며 고정력이 불균일해집니다.
선정 가이드
파이프, 환봉, 케이블 트레이 등 원형 부재를 고정·클램핑할 때 사용합니다. 곡률이 파이프 외경에 맞춰 규격화되어 있으므로, 파이프 호칭경에 맞는 U볼트를 선택해야 합니다. 과도하게 조이면 파이프가 변형되므로 토크 관리가 필요합니다. 옥외 환경에서는 용융아연도금(HDG) 제품을 선택하세요.
U볼트 (U-Bolt)KSU볼트

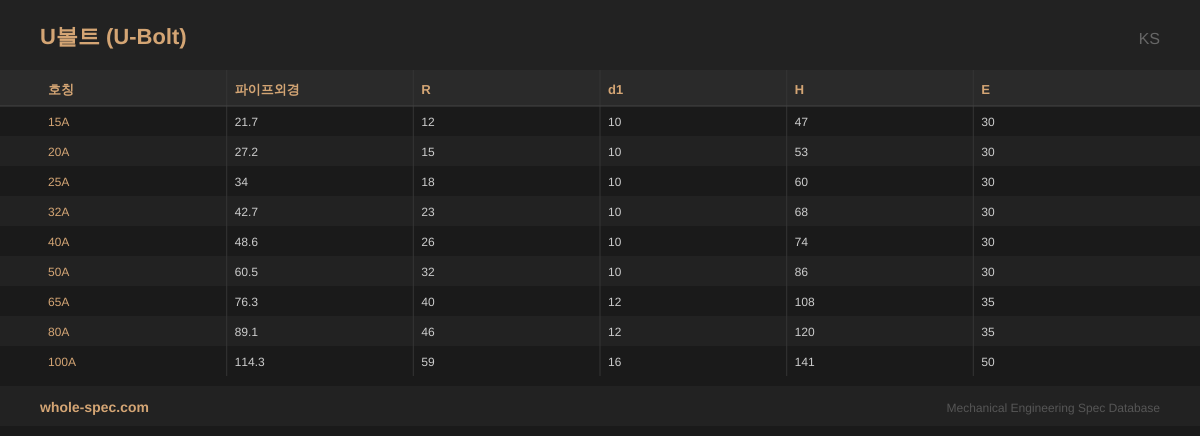

9 사이즈| 호칭 | 파이프외경 | R | d1 | H | E |
|---|---|---|---|---|---|
| 15A | 21.7 | 12 | 10 | 47 | 30 |
| 20A | 27.2 | 15 | 10 | 53 | 30 |
| 25A | 34 | 18 | 10 | 60 | 30 |
| 32A | 42.7 | 23 | 10 | 68 | 30 |
| 40A | 48.6 | 26 | 10 | 74 | 30 |
| 50A | 60.5 | 32 | 10 | 86 | 30 |
| 65A | 76.3 | 40 | 12 | 108 | 35 |
| 80A | 89.1 | 46 | 12 | 120 | 35 |
| 100A | 114.3 | 59 | 16 | 141 | 50 |
아래는 U볼트의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- U자 곡선부가 파이프·봉재를 감싸 고정, 배관 외경별 곡률 규격화
- 양쪽 나사부에 너트 체결로 클램핑력 균등 분배
- 용융아연도금(HDG) 옵션으로 옥외·해양 환경 내식성 확보
주요 적용 분야
주로 배관 서포트, 자동차 판스프링 고정, 난간 파이프, 케이블 트레이, 선박 배관 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
U볼트 사이즈는 어떻게 선택하나요?
파이프 호칭경(nominal bore)에 맞는 U볼트를 선택합니다. 보온재가 있으면 보온 후 외경에 맞는 사이즈를 선택하세요.
