Ra계열 규격표
Ra Series KS Specifications — 12개 사이즈
KS B 0161

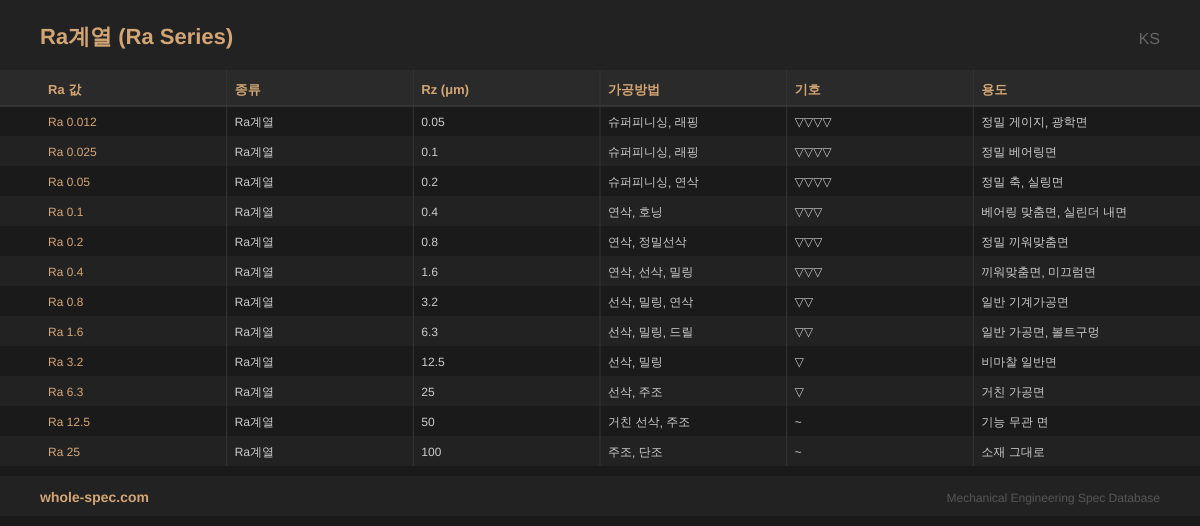

Ra(산술평균 거칠기) 값에 따른 표면거칠기 등급·가공방법·용도를 정리한 표입니다.
실무 주의사항
- Ra 값이 작을수록 매끄럽고 가공비가 높습니다. 씰면 Ra ≤0.8, 끼워맞춤면 Ra 1.6~3.2, 일반면 Ra 6.3~12.5가 기준입니다.
KSRa계열
12 사이즈| Ra 값 | 종류 | Rz (μm) | 가공방법 | 기호 | 용도 |
|---|---|---|---|---|---|
| Ra 0.012 | Ra계열 | 0.05 | 슈퍼피니싱, 래핑 | ▽▽▽▽ | 정밀 게이지, 광학면 |
| Ra 0.025 | Ra계열 | 0.1 | 슈퍼피니싱, 래핑 | ▽▽▽▽ | 정밀 베어링면 |
| Ra 0.05 | Ra계열 | 0.2 | 슈퍼피니싱, 연삭 | ▽▽▽▽ | 정밀 축, 실링면 |
| Ra 0.1 | Ra계열 | 0.4 | 연삭, 호닝 | ▽▽▽ | 베어링 맞춤면, 실린더 내면 |
| Ra 0.2 | Ra계열 | 0.8 | 연삭, 정밀선삭 | ▽▽▽ | 정밀 끼워맞춤면 |
| Ra 0.4 | Ra계열 | 1.6 | 연삭, 선삭, 밀링 | ▽▽▽ | 끼워맞춤면, 미끄럼면 |
| Ra 0.8 | Ra계열 | 3.2 | 선삭, 밀링, 연삭 | ▽▽ | 일반 기계가공면 |
| Ra 1.6 | Ra계열 | 6.3 | 선삭, 밀링, 드릴 | ▽▽ | 일반 가공면, 볼트구멍 |
| Ra 3.2 | Ra계열 | 12.5 | 선삭, 밀링 | ▽ | 비마찰 일반면 |
| Ra 6.3 | Ra계열 | 25 | 선삭, 주조 | ▽ | 거친 가공면 |
| Ra 12.5 | Ra계열 | 50 | 거친 선삭, 주조 | ~ | 기능 무관 면 |
| Ra 25 | Ra계열 | 100 | 주조, 단조 | ~ | 소재 그대로 |
아래는 Ra계열의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 산술 평균 거칠기(Ra), 측정 길이 내 프로파일 높낮이 평균 편차값
- KS B 0161 / ISO 4287 기준, Ra 0.012~50μm 범위 25단계 표준수열
- 가공 방법별 달성 가능 Ra: 연삭 0.1~1.6, 선삭 0.8~6.3, 밀링 1.6~12.5μm
주요 적용 분야
주로 씰면(Ra 0.4 이하), 베어링 축(Ra 0.8), 슬라이딩면(Ra 1.6), 일반 가공면(Ra 3.2~6.3) 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
Ra와 Rz의 관계는?
일반적으로 Rz ≈ 4×Ra입니다. 예: Ra 1.6 → Rz 약 6.3. 단, 가공 방법에 따라 비율이 달라질 수 있으므로 정밀 부품에서는 두 값을 모두 지정하세요.
