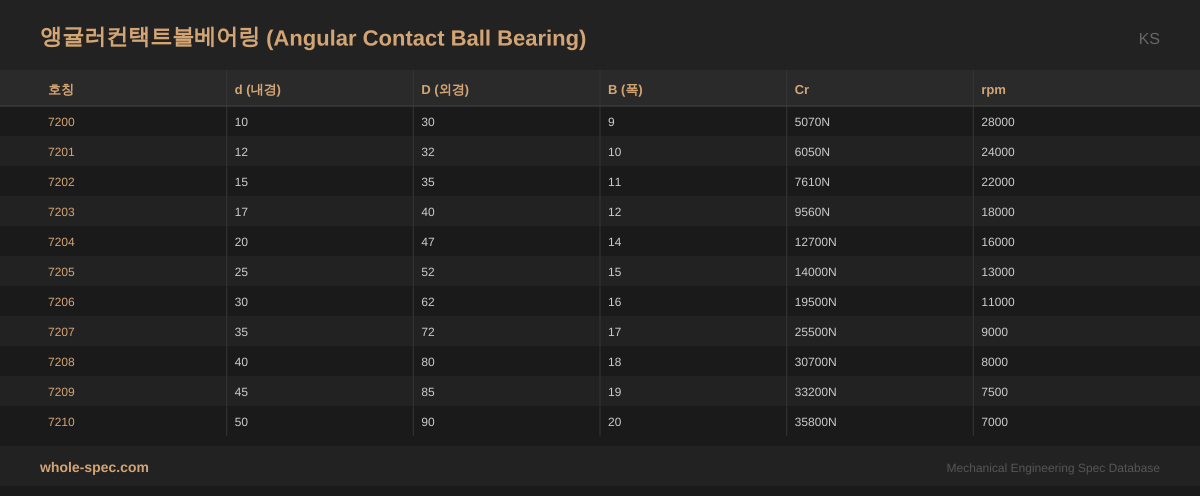

앵귤러컨택트볼베어링 규격표

접촉각(15°~40°)을 가진 볼베어링으로, 레이디얼 하중과 한 방향 축하중을 동시에 지지합니다. 공작기계 주축, 볼스크류 지지에 주로 쌍 또는 세트로 사용됩니다.

실무 주의사항

• 단열(1개)로 사용 시 한방향 스러스트만 지지합니다. 양방향이 필요하면 DB(배면), DF(정면) 조합으로 사용하세요.
• 접촉각 15°는 고속용, 25°는 범용, 40°는 고스러스트용입니다. 용도에 맞는 접촉각을 선택하세요.

선정 가이드

레이디얼+축방향 복합 하중을 고속으로 지지합니다. CNC 스핀들, 로봇 관절, 정밀 기계에 사용됩니다. 단열 사용 시 한방향 스러스트만 지지하므로, 양방향이 필요하면 DB(배면), DF(정면), DT(병렬) 조합으로 사용합니다. 접촉각(15°/25°/40°)에 따라 축방향 하중비가 변합니다.

아래는 앵귤러컨택트볼베어링의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.

주요 특징

• 접촉각(15°/25°/40°)에 따라 축방향 하중 분담비 조절 가능
• 단열 사용 시 한방향 스러스트만 지지, DB/DF/DT 조합으로 양방향 대응
• 7000~7300 계열, 고속·고정밀 등급(ABEC 5/7/9) 제작 가능

주요 적용 분야

주로 CNC 스핀들, 로봇 관절 감속기, 공작기계 볼스크류 지지, 펌프 고속축, 항공기 액세서리 기어 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
