플러그/슬롯 규격표
Plug/Slot KS Specifications — 2개 사이즈
KS B 0052
구멍(플러그) 또는 긴 홈(슬롯)을 통해 겹친 부재를 용접하는 기호입니다.
실무 주의사항
- 겹친 부재를 구멍을 통해 용접합니다. 접근이 한쪽만 가능한 곳에서 사용됩니다.
KS플러그/슬롯

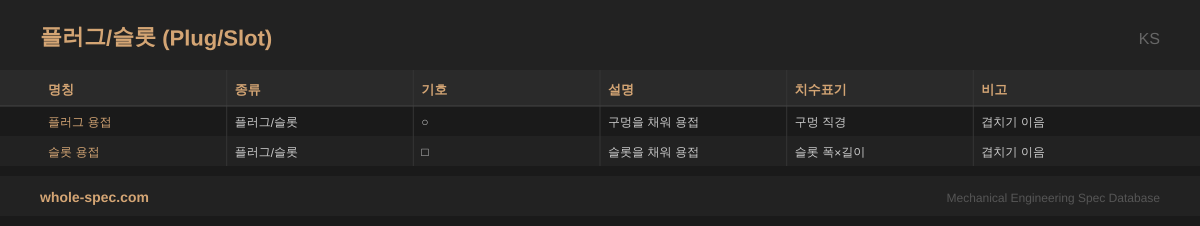

2 사이즈| 명칭 | 종류 | 기호 | 설명 | 치수표기 | 비고 |
|---|---|---|---|---|---|
| 플러그 용접 | 플러그/슬롯 | ○ | 구멍을 채워 용접 | 구멍 직경 | 겹치기 이음 |
| 슬롯 용접 | 플러그/슬롯 | □ | 슬롯을 채워 용접 | 슬롯 폭×길이 | 겹치기 이음 |
아래는 플러그/슬롯의 주요 기술 특징과 대표 적용 분야를 정리한 내용입니다. 치수 규격표와 함께 검토하면 부품 선정 및 설계·유지보수 작업에 도움이 됩니다. 각 특징은 KS·ISO·JIS·DIN 등 국제 규격을 기반으로 작성되었습니다.
주요 특징
- 겹친 판재에 원형(플러그) 또는 장공(슬롯) 구멍을 뚫어 용접 충전
- 구멍 직경·길이·피치·충전 깊이(부분/전체)를 기호에 기입
- 접근이 어려운 겹침 조인트에서 스폿 용접 대체로 활용
주요 적용 분야
주로 차체 패널 겹침부, 탱크 보강 리브, 선박 이중저 접합, 교량 바닥판-거더, 중장비 커버 등의 분야에서 폭넓게 활용되며, 기계 설계 및 제조·유지보수 현장에서 필수적으로 사용됩니다.
자주 묻는 질문
플러그 용접과 슬롯 용접의 차이는?
플러그는 원형 구멍, 슬롯은 긴 타원형 구멍을 통해 용접합니다. 긴 접합이 필요하면 슬롯, 점 접합이면 플러그를 사용합니다.
