평행핀 규격표
Dowel Pin Specifications — 28개 사이즈
KS B 1320ISO 2338JIS B 1354DIN 7

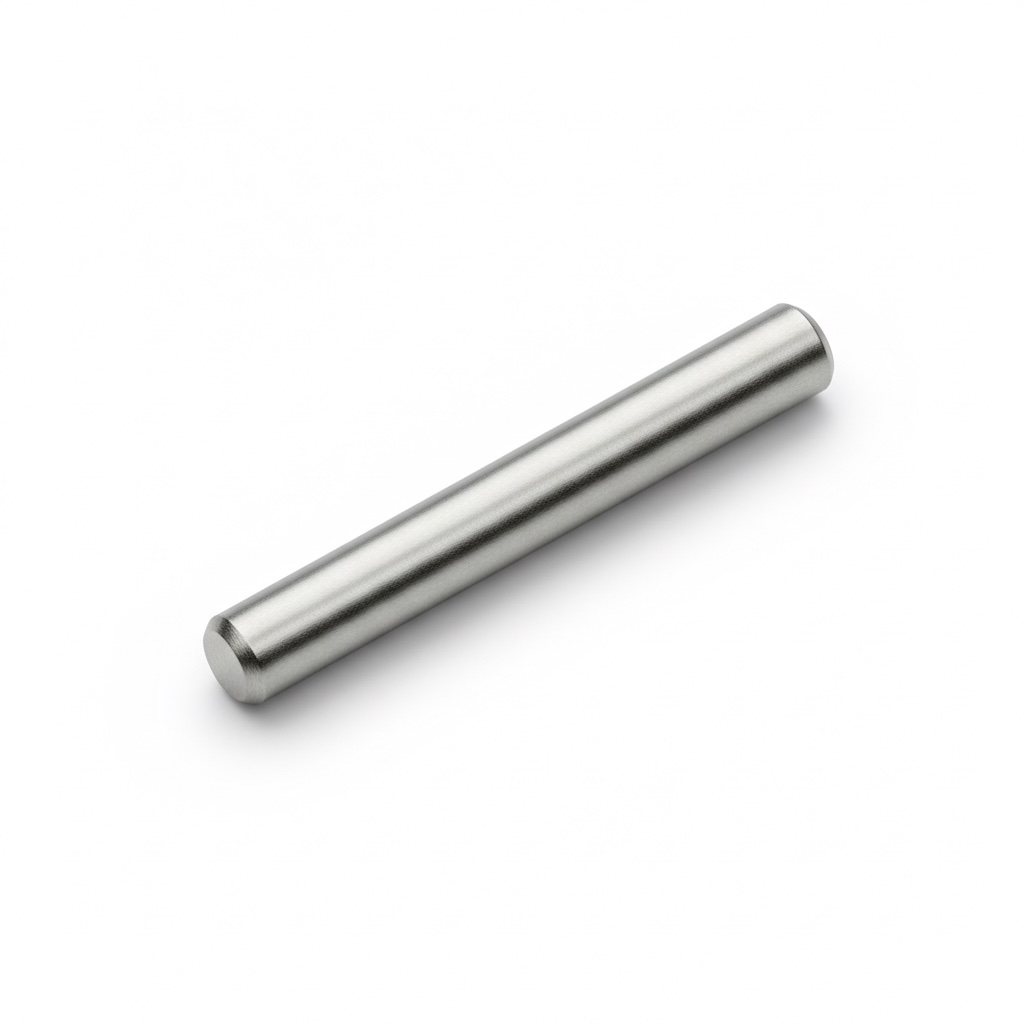

양끝이 동일 직경인 원통형 핀으로, 부품 위치 결정(노크핀)이나 전단 연결에 사용됩니다.
실무 주의사항
- 핀 구멍은 반드시 리머 가공하세요. 드릴 구멍에 억지끼움하면 진원도 불량으로 핀이 기울어지거나 빠집니다.
- 2개의 핀으로 위치결정 시, 하나는 원형 구멍, 다른 하나는 긴 구멍(슬롯)으로 설계하세요. 두 개 다 원형이면 공차 누적으로 조립이 안 됩니다.
선정 가이드
정밀 위치 결정(노크핀)이 필요한 곳에 사용합니다. 리머 가공된 구멍에 억지끼움으로 고정되므로, 구멍 공차(H6/H7)가 중요합니다. 금형 위치결정, 지그 기준점, 기어박스 하우징 정렬 등에 사용됩니다. 반복적인 분해·조립이 필요하면 스프링핀이 더 적합합니다.

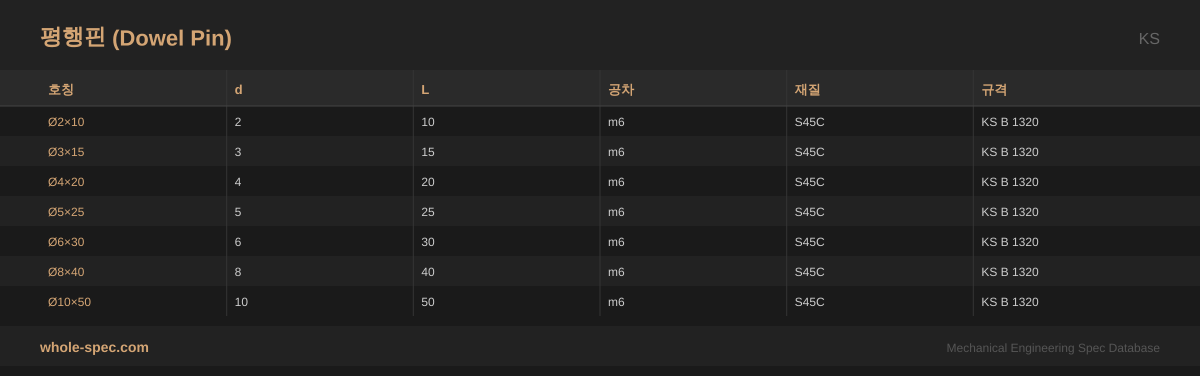

평행핀 (Dowel Pin)KS평행핀
7 사이즈| 호칭 | d | L | 공차 | 재질 | 규격 |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | m6 | S45C | KS B 1320 |
| Ø3×15 | 3 | 15 | m6 | S45C | KS B 1320 |
| Ø4×20 | 4 | 20 | m6 | S45C | KS B 1320 |
| Ø5×25 | 5 | 25 | m6 | S45C | KS B 1320 |
| Ø6×30 | 6 | 30 | m6 | S45C | KS B 1320 |
| Ø8×40 | 8 | 40 | m6 | S45C | KS B 1320 |
| Ø10×50 | 10 | 50 | m6 | S45C | KS B 1320 |
ISO평행핀
7 사이즈| 호칭 | d | L | 공차 | 재질 | 규격 |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | m6 | S45C | ISO 2338 |
| Ø3×15 | 3 | 15 | m6 | S45C | ISO 2338 |
| Ø4×20 | 4 | 20 | m6 | S45C | ISO 2338 |
| Ø5×25 | 5 | 25 | m6 | S45C | ISO 2338 |
| Ø6×30 | 6 | 30 | m6 | S45C | ISO 2338 |
| Ø8×40 | 8 | 40 | m6 | S45C | ISO 2338 |
| Ø10×50 | 10 | 50 | m6 | S45C | ISO 2338 |
JIS평행핀
7 사이즈| 호칭 | d | L | 공차 | 재질 | 규격 |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | m6 | S45C | JIS B 1354 |
| Ø3×15 | 3 | 15 | m6 | S45C | JIS B 1354 |
| Ø4×20 | 4 | 20 | m6 | S45C | JIS B 1354 |
| Ø5×25 | 5 | 25 | m6 | S45C | JIS B 1354 |
| Ø6×30 | 6 | 30 | m6 | S45C | JIS B 1354 |
| Ø8×40 | 8 | 40 | m6 | S45C | JIS B 1354 |
| Ø10×50 | 10 | 50 | m6 | S45C | JIS B 1354 |
DIN평행핀
7 사이즈| 호칭 | d | L | 공차 | 재질 | 규격 |
|---|---|---|---|---|---|
| Ø2×10 | 2 | 10 | m6 | S45C | DIN 7 |
| Ø3×15 | 3 | 15 | m6 | S45C | DIN 7 |
| Ø4×20 | 4 | 20 | m6 | S45C | DIN 7 |
| Ø5×25 | 5 | 25 | m6 | S45C | DIN 7 |
| Ø6×30 | 6 | 30 | m6 | S45C | DIN 7 |
| Ø8×40 | 8 | 40 | m6 | S45C | DIN 7 |
| Ø10×50 | 10 | 50 | m6 | S45C | DIN 7 |
주요 특징
- 전장 동일 직경(h6/m6 공차), 리머 가공 구멍에 억지끼움 고정
- KS B 1320 / ISO 2338, 호칭 ø1~ø25, 경화강·스테인리스 선택
- 위치결정(dowel) 및 전단하중 전달 이중 기능
주요 적용 분야
금형 위치결정 핀, 지그 기준핀, 기어박스 하우징 맞춤, 로봇 조인트 정렬, 공작기계 부품 위치 고정
자주 묻는 질문
평행핀의 공차 등급 m6과 h6의 차이는?
m6은 구멍 대비 억지끼움(눌러 박는 타입)으로 영구 고정에 사용합니다. h6은 헐거운~미소 억지끼움으로, 분해가 필요한 곳에 사용합니다. 금형 위치결정에는 m6, 지그 기준핀에는 h6이 일반적입니다.
