리머 규격표
Reamer Tolerance KS Specifications — 11개 사이즈
H7 구멍 가공을 위한 리머 치수표입니다. 각 리머 호칭별 하공 드릴 직경(리머 전 드릴)·리머 마감 치수·H7 공차 범위·예상 면조도·권장 절삭속도(Vc)를 수록했습니다. 일반적으로 하공 드릴은 리머보다 0.1~0.3mm 작게 선정하며(Ø10 H7의 경우 Ø9.8 드릴 → Ø10.00 리머), 리머 가공 후 Ra 0.8 이하의 면조도와 ±0.015mm 이내의 공차가 보장됩니다. 관통·막힘구멍·재질별로 절삭속도를 조정하세요.
KS리머

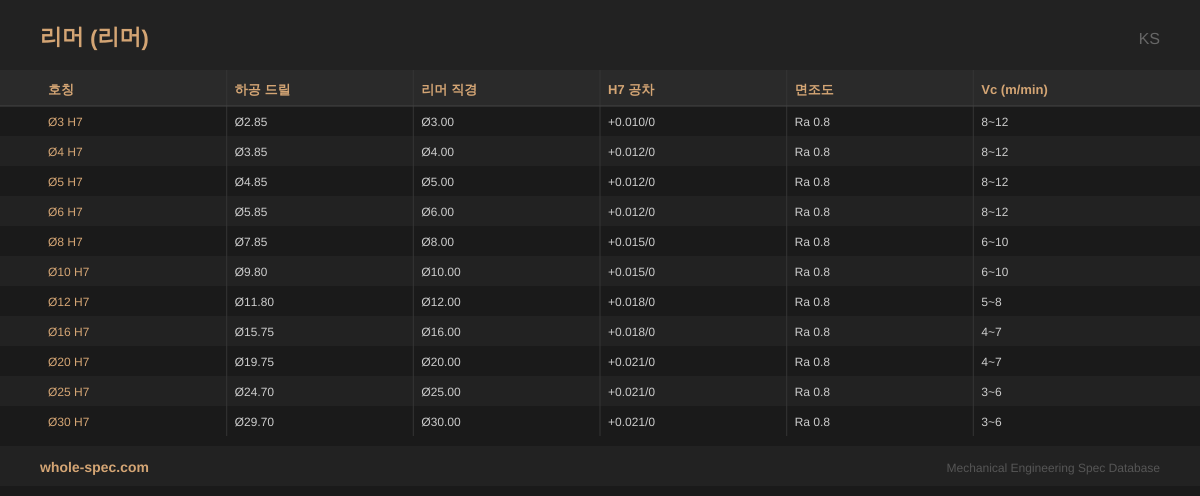

11 사이즈| 호칭 | 하공 드릴 | 리머 직경 | H7 공차 | 면조도 | Vc (m/min) |
|---|---|---|---|---|---|
| Ø3 H7 | Ø2.85 | Ø3.00 | +0.010/0 | Ra 0.8 | 8~12 |
| Ø4 H7 | Ø3.85 | Ø4.00 | +0.012/0 | Ra 0.8 | 8~12 |
| Ø5 H7 | Ø4.85 | Ø5.00 | +0.012/0 | Ra 0.8 | 8~12 |
| Ø6 H7 | Ø5.85 | Ø6.00 | +0.012/0 | Ra 0.8 | 8~12 |
| Ø8 H7 | Ø7.85 | Ø8.00 | +0.015/0 | Ra 0.8 | 6~10 |
| Ø10 H7 | Ø9.80 | Ø10.00 | +0.015/0 | Ra 0.8 | 6~10 |
| Ø12 H7 | Ø11.80 | Ø12.00 | +0.018/0 | Ra 0.8 | 5~8 |
| Ø16 H7 | Ø15.75 | Ø16.00 | +0.018/0 | Ra 0.8 | 4~7 |
| Ø20 H7 | Ø19.75 | Ø20.00 | +0.021/0 | Ra 0.8 | 4~7 |
| Ø25 H7 | Ø24.70 | Ø25.00 | +0.021/0 | Ra 0.8 | 3~6 |
| Ø30 H7 | Ø29.70 | Ø30.00 | +0.021/0 | Ra 0.8 | 3~6 |
